Топочный автомат Siemens LME22.233C2

Топочный автомат Siemens LME22.233C2

Артикул: 0005030202
Производитель: Siemens

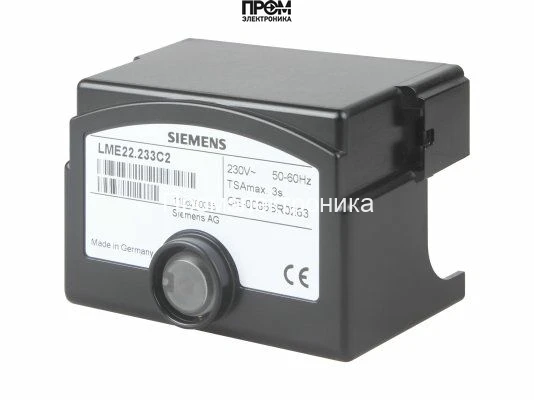

Микроконтроллерный топочный автомат Siemens LME22.233C2 представляет собой высокотехнологичное устройство, разработанное для управления и надежного контроля наддувных газовых и комбинированных (газ/дизель) горелок малой и средней мощности. Этот менеджер горения является ключевым компонентом в обеспечении безопасной, эффективной и полностью автоматизированной работы отопительного оборудования в прерывистом режиме. Благодаря применению цифровых технологий, LME22.233C2 гарантирует точное соблюдение всех циклов работы горелки, от предварительной вентиляции до постпродувки, минимизируя риски и оптимизируя расход топлива.

Ключевые функциональные особенности

• Микропроцессорное управление: Обеспечивает стабильность и точность временных интервалов программы запуска и контроля, независимо от колебаний напряжения в сети или температуры окружающей среды.
• Управление воздушной заслонкой: Модель LME22.233C2 оснащена функцией управления сервоприводом воздушной заслонки, что позволяет точно регулировать соотношение топливо/воздух для достижения максимальной эффективности сгорания на разных стадиях мощности.
• Универсальный контроль пламени: Поддерживает работу как с ионизационным электродом (при работе на газе), так и с ультрафиолетовыми датчиками пламени Siemens QRA... (при работе с жидким топливом), что делает его гибким решением для комбинированных горелок.
• Расширенная диагностика: Встроенная система диагностики с многоцветной светодиодной индикацией (красный, желтый, зеленый) предоставляет подробную информацию о рабочем состоянии, а также коды ошибок для быстрого определения и устранения неисправностей.
• Высокий уровень безопасности: Осуществляет непрерывный контроль давления воздуха (требуется реле давления), контроль постороннего света перед запуском и автоматическую блокировку при возникновении любой нештатной ситуации для предотвращения аварий.
• Программируемые параметры: Позволяет настраивать режим работы для 1- или 2-ступенчатых горелок, обеспечивая адаптацию к конкретной отопительной установке.

Технические характеристики Siemens LME22.233C2

• Напряжение питания: AC 230 В (-15% / +10%)
• Частота сети: 50...60 Гц ±6%
• Время предварительной вентиляции (t1): 33 с
• Предохранительное время (TSA): 3 с
• Время перед розжигом (t3): 4 с
• Время постпродувки (t12): 10 с
• Тип горелок: Газовые, жидкотопливные, комбинированные; 1- или 2-ступенчатые с сервоприводом
• Датчики пламени: Ионизационный электрод / УФ-датчик QRA...
• Потребляемая мощность: 12 ВА
• Класс защиты: IP40 (при монтаже на цоколь)
• Диапазон рабочих температур: -20...+60 °C
• Монтаж: На цоколь AGK11...

Область применения и принцип работы

Блок управления горелкой Siemens LME22.233C2 предназначен для использования в современных системах отопления, включая водогрейные котлы, парогенераторы, теплогенераторы и другое технологическое оборудование, где требуется прерывистый режим работы горелочного устройства (один контролируемый останов в течение 24 часов). Устройство последовательно выполняет программу запуска: проверка герметичности (при наличии соответствующего блока), предварительная вентиляция камеры сгорания, подача сигнала на трансформатор розжига и открытие топливных клапанов, контроль наличия и стабильности пламени. В случае срыва пламени во время работы или неудачного запуска, автомат горения мгновенно переходит в состояние безопасной блокировки, прекращая подачу топлива.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.

Документ для LME22.233C2

Полное обозначение присутствует в техническом описании Siemens. В разделе документации доступен оригинальный PDF с переходом на страницу 7. Условия подключения и применимость проверяйте по всему документу.
