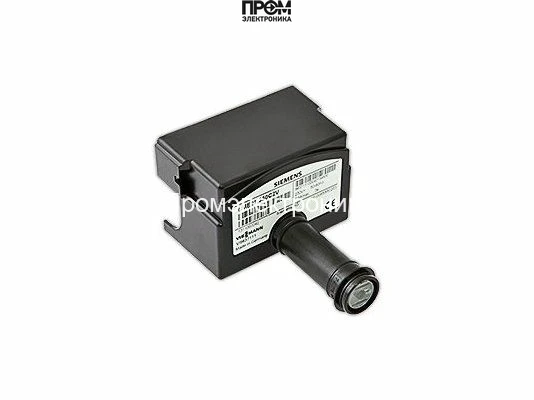

Топочный автомат Siemens LME21.330C2V

Топочный автомат Siemens LME21.330C2V – Менеджер горения для горелок

Топочный автомат Siemens LME21.330C2V представляет собой современный микропроцессорный менеджер горения, разработанный для управления и контроля наддувных газовых, жидкотопливных и комбинированных горелок малой и средней мощности. Устройство обеспечивает безопасный, полностью автоматизированный запуск и надежный контроль процесса горения в прерывистом режиме работы (как минимум одно контролируемое отключение каждые 24 часа). Данная модель является эталоном надежности и точности в сфере автоматики безопасности для теплогенерирующего оборудования.

Разработанный инженерами Siemens, автомат горения LME21.330C2V гарантирует соответствие строгим европейским стандартам безопасности, включая EN 298. Его применение позволяет оптимизировать расход топлива, повысить КПД котельной установки и минимизировать вредные выбросы в атмосферу за счет точного соблюдения всех временных циклов программы розжига и работы.

Ключевые особенности и функциональные преимущества

• Универсальность применения: Предназначен для работы с 1- или 2-ступенчатыми газовыми или комбинированными (газ/жидкое топливо) горелками.
• Микропроцессорное управление: Обеспечивает высокую точность выдержки временных интервалов, стабильность и воспроизводимость циклов розжига независимо от колебаний напряжения в сети и температуры окружающей среды.
• Надежный контроль пламени: Автомат поддерживает работу с различными типами датчиков пламени – ионизационным зондом (при работе на газе) или ультрафиолетовым датчиком Siemens QRA... (при работе на жидком топливе или газе).
• Расширенная диагностика: Встроенная система диагностики с многоцветной светодиодной индикацией (красный, желтый, зеленый) позволяет оперативно определять текущий статус работы и точно идентифицировать причину неисправности по коду ошибки. Это значительно сокращает время на пусконаладку и сервисное обслуживание.
• Контроль пониженного напряжения: Устройство автоматически отключается при падении напряжения ниже допустимого уровня, предотвращая нестабильную работу и аварийные ситуации, и автоматически перезапускается при восстановлении нормального питания.
• Простота монтажа: Автомат выполнен в стандартном корпусе и устанавливается на ту же цокольную часть, что и его предшественники (серии LGB... и LMG...), что делает процесс модернизации оборудования максимально простым и быстрым.

Технические характеристики Siemens LME21.330C2V

• Артикул производителя: BPZ:LME21.330C2V
• Производитель: Siemens AG (Landis & Staefa)
• Напряжение питания: AC 230 В (-15% / +10%)
• Частота сети: 50...60 Гц (±6%)
• Собственное потребление: 12 ВА
• Тип горелок: Наддувные, 1- или 2-ступенчатые, газовые, жидкотопливные, комбинированные
• Режим работы: Прерывистый
• Время предварительной продувки (t1): 30 секунд
• Предохранительное время безопасности (TSA): 3 секунды
• Время перед розжигом (t3): 2.5 секунды
• Интервал между 1-й и 2-й ступенью (t4): 12.5 секунд
• Время постпродувки (t12): 5 секунд
• Минимальный ток ионизации: 3 мкА
• Датчики пламени: Ионизационный электрод или УФ-датчик QRA...
• Класс защиты корпуса: IP40 (при корректном монтаже)
• Диапазон рабочих температур: -20...+60 °C
• Влажность: < 95% при +40 °C (без конденсации)

Области применения

Менеджер горения Siemens LME21.330C2V является неотъемлемым компонентом систем автоматизации и безопасности для следующего оборудования:

• Водогрейные и паровые котлы малой и средней мощности.
• Теплогенераторы и промышленные воздухонагреватели.
• Сушильные камеры и покрасочные комплексы.
• Технологические установки, требующие автоматического управления процессом горения.
• Модернизация котельного оборудования с целью повышения безопасности и эффективности.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
