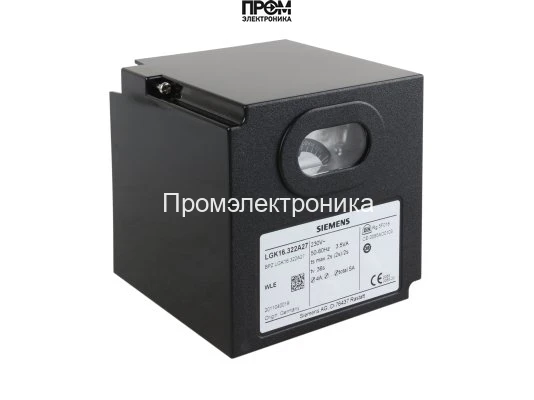

Топочный автомат Siemens LGK16.333A27

Топочный автомат Siemens LGK16.333A27 – Блок управления горелкой

Автомат горения Siemens LGK16.333A27 представляет собой микропроцессорный блок управления, разработанный для контроля и управления газовыми, жидкотопливными и комбинированными наддувными горелками средней и большой мощности. Это устройство обеспечивает полностью автоматический запуск, надежный контроль пламени и безопасное отключение горелочного оборудования в прерывистом режиме работы, гарантируя соответствие самым строгим стандартам безопасности и эффективности.

Разработанный экспертами Siemens, данный контроллер горения является ключевым элементом автоматики безопасности для современных котельных установок, теплогенераторов и промышленных печей. Его основная задача – предотвращение аварийных ситуаций, связанных с погасанием пламени или сбоями в процессе розжига, что делает его незаменимым для обеспечения бесперебойной и безопасной эксплуатации.

Ключевые характеристики и функциональные возможности

• Универсальность применения: Предназначен для управления наддувными горелками, работающими на газе или жидком топливе, в прерывистом режиме (обязательное отключение минимум один раз в 24 часа).
• Контроль пламени высокой точности: Поддерживает два типа датчиков для детекции пламени – ионизационный электрод (при работе на газе) и ультрафиолетовый датчик Siemens QRA... (для газовых и жидкотопливных горелок).
• Программируемая последовательность запуска: Автомат выполняет строго определенную программу запуска, включая время предварительной продувки камеры сгорания (33 секунды), что обеспечивает удаление остатков несгоревшего топлива и повышает безопасность.
• Встроенная система самодиагностики: Устройство непрерывно контролирует собственную работоспособность и подключенные компоненты. В случае обнаружения неисправности или опасного состояния (например, ложный свет до запуска) автомат блокирует запуск и сигнализирует о сбое.
• Информативная индикация: Цветной светодиодный индикатор на корпусе устройства предоставляет детальную информацию о текущем рабочем состоянии и коды ошибок для быстрой диагностики неисправностей.
• Устойчивость к колебаниям напряжения: Разработан для стабильной работы в промышленных электросетях с возможными отклонениями напряжения питания.

Техническая спецификация Siemens LGK16.333A27

Детальные параметры устройства подтверждают его соответствие промышленным требованиям и стандартам качества.

• Артикул производителя: LGK16.333A27
• Напряжение питания: AC 220 В (-15%) ... 240 В (+10%)
• Частота сети: 50...60 Гц (±6%)
• Собственное потребление: ~12 ВА
• Режим работы: Прерывистый (24-часовая эксплуатация)
• Время предварительной продувки (t1): 33 с
• Предохранительное время (TSA/t2): 3 с
• Интервал времени между подачей напряжения на трансформатор розжига и топливный клапан (t3): ~4 с
• Тип контроля пламени: Ионизационный электрод или УФ-датчик QRA...
• Минимальный ток ионизации: 6 мкА
• Степень защиты корпуса: IP40 (требуется установка в шкаф управления)
• Диапазон рабочих температур: от -20 °C до +60 °C
• Соответствие стандартам: EN 298

Преимущества использования и области применения

Выбор автомата горения Siemens LGK16.333A27 – это инвестиция в надежность и безопасность технологического процесса. Устройство идеально подходит для модернизации и оснащения нового котельного оборудования в таких сферах, как:

• Промышленные паровые и водогрейные котлы.
• Теплогенераторы и воздушные отопители.
• Технологические печи в металлургии и химической промышленности.
• Установки для сжигания биогаза и промышленных отходов.

Благодаря проверенной временем конструкции и высокому качеству компонентов от Siemens, этот топочный автомат обеспечивает длительный срок службы, минимизирует риски простоя оборудования и снижает эксплуатационные расходы за счет точного и эффективного управления процессом горения.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.

Документ для LGK16.333A27

Полное обозначение присутствует в техническом описании Siemens. В разделе документации доступен оригинальный PDF с переходом на страницу 8. Условия подключения и применимость проверяйте по всему документу.
