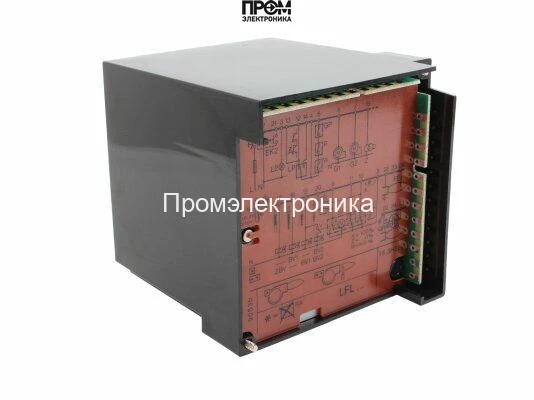

Топочный автомат Siemens LGK16.333A17

Топочный автомат Siemens LGK16.333A17: Техническое описание и характеристики

Топочный автомат Siemens LGK16.333A17 представляет собой передовой микропроцессорный блок управления и контроля, разработанный для газовых, жидкотопливных и комбинированных наддувных горелок средней и высокой мощности. Данное устройство обеспечивает полностью автоматический запуск, надежный контроль пламени и безопасное отключение горелочного оборудования, работающего в прерывистом режиме (как минимум одно контролируемое отключение каждые 24 часа). Разработанный с учетом строжайших европейских стандартов безопасности, включая EN 298, этот автомат горения является эталоном надежности и долговечности в промышленных системах отопления и технологических установках.

Применение контроллера LGK16.333A17 гарантирует стабильную и экономичную работу котельного оборудования, минимизируя риски аварийных ситуаций и оптимизируя расход топлива за счет точного соблюдения всех фаз рабочего цикла горелки.

Ключевые технические преимущества и функционал

• Высокий уровень безопасности: Встроенная система самодиагностики непрерывно контролирует внутренние цепи и внешние компоненты. При обнаружении неисправности, пониженного напряжения или сбоя в цепи контроля пламени, устройство немедленно переходит в безопасное состояние (блокировку).
• Универсальный контроль пламени: Автомат совместим с различными типами датчиков пламени, что обеспечивает гибкость применения. Контроль осуществляется при помощи:
  • Ионизационного электрода (для газовых горелок).
  • Ультрафиолетового датчика пламени Siemens QRA... (для газовых и жидкотопливных горелок).
• Информативная диагностика: На лицевой панели расположен многоцветный светодиодный индикатор, который предоставляет детальную информацию о текущем состоянии работы, а также выводит коды ошибок для быстрой и точной диагностики неисправностей. Это значительно сокращает время простоя оборудования.
• Надежная конструкция: Корпус выполнен из ударопрочного, термостойкого пластика со степенью защиты IP40, что обеспечивает защиту от внешних воздействий и пыли в условиях котельной.
• Фиксированная программа розжига: Все временные параметры, такие как время предварительной продувки и предохранительное время, жестко заданы на заводе, что исключает возможность неправильной настройки и повышает общую безопасность системы.

Области применения Siemens LGK16.333A17

Данный автомат горения предназначен для управления наддувными (вентиляторными) горелками на стационарных установках. Основные сферы применения включают:

• Промышленные паровые и водогрейные котлы.
• Теплогенераторы и воздухонагреватели большой мощности.
• Технологические печи в металлургии, химической и пищевой промышленности.
• Установки для сжигания биогаза и других видов газообразного топлива.
• Сушильные камеры и покрасочные комплексы.

Спецификация и рабочие параметры

Для обеспечения корректного подбора и интеграции в систему управления, необходимо учитывать следующие технические данные модели LGK16.333A17:

• Производитель: Siemens AG
• Артикул: LGK16.333A17
• Напряжение питания: AC 220 В (-15%) ... 240 В (+10%)
• Частота сети: 50...60 Гц ±6%
• Собственная потребляемая мощность: ~12 ВА
• Время предварительной продувки с контролем реле давления воздуха (t1): 33 секунды
• Предохранительное время (TSA): 3 секунды
• Время перед розжигом (t3): ~4 секунды
• Интервал между попытками розжига (t4): ~5 секунд
• Время постреакции на погасание пламени: <1 секунды
• Класс защиты: IP40
• Диапазон рабочих температур: от -20 °C до +60 °C
• Монтажное положение: Любое

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
