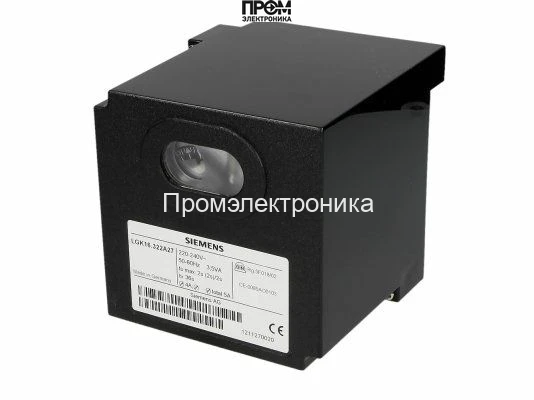

Топочный автомат Siemens LGK16.322A27

Топочный автомат Siemens LGK16.322A27 для горелок средней и большой мощности

Топочный автомат Siemens LGK16.322A27 — это микропроцессорный блок управления, разработанный для контроля и управления газовыми, жидкотопливными и комбинированными горелками с наддувом средней и большой мощности, работающими в прерывистом режиме. Устройство обеспечивает полностью автоматизированный запуск, контроль процесса горения и безопасное отключение горелочного оборудования, что делает его ключевым элементом в обеспечении надежности и эффективности котельных установок, теплогенераторов и промышленных печей.

Разработанный инженерами Siemens, мирового лидера в области автоматизации, этот контроллер горения соответствует самым строгим европейским стандартам безопасности, включая EN 298. Его применение минимизирует риски, связанные с эксплуатацией отопительного оборудования, и гарантирует стабильную работу в широком диапазоне условий.

Область применения и назначение

Автомат горения LGK16.322A27 предназначен для интеграции в современные системы отопления и технологические установки. Основные сферы использования включают:

• Газовые и комбинированные наддувные горелки неограниченной мощности.
• Жидкотопливные горелки по стандарту EN 267.
• Стационарные теплогенераторы воздуха.
• Горелки с прерывистым режимом работы (отключение минимум один раз в 24 часа).
• Установки, требующие высокого уровня безопасности и точного контроля последовательности операций.

Ключевые функциональные особенности и преимущества

Модель LGK16.322A27 обладает рядом технических преимуществ, обеспечивающих ее востребованность на рынке промышленной автоматики:

• Высокочувствительный контроль пламени: Устройство использует для детекции пламени ионизационный электрод или УФ-датчики (серии QRA...), обеспечивая мгновенную реакцию на угасание факела и предотвращая подачу топлива в аварийной ситуации.
• Программируемая последовательность управления: Контроллер выполняет четкую последовательность действий: предварительная продувка камеры сгорания, подача сигнала на трансформатор розжига, открытие топливных клапанов и непрерывный мониторинг пламени во время работы.
• Информативная диагностика: Встроенная система самодиагностики с цветовой индикацией кодов ошибок позволяет оперативно определить причину неисправности (например, посторонний свет, сбой датчика, отсутствие пламени), что значительно сокращает время простоя оборудования.
• Гарантированная безопасность: При любом сбое в последовательности запуска или при потере сигнала пламени во время работы, автомат мгновенно переходит в состояние безопасной блокировки, прекращая подачу топлива.
• Надежность и долговечность: Корпус из ударопрочного термостойкого пластика (класс защиты IP40) и качественные электронные компоненты гарантируют долгий срок службы даже в сложных промышленных условиях.

Технические характеристики Siemens LGK16.322A27

• Артикул: LGK16.322A27
• Производитель: Siemens AG
• Напряжение питания: AC 220 В -15%...240 В +10%
• Частота сети: 50...60 Гц ±6%
• Время предварительной продувки (t1): 31 секунда
• Предохранительное время безопасности (TSA): 2 секунды
• Время перед розжигом (t3): 4 секунды
• Время после розжига (t4): 4 секунды
• Минимальный ток ионизации: 6 мкА
• Тип датчика пламени: Ионизационный электрод / УФ-датчик QRA2, QRA4.U, QRA10...
• Потребляемая мощность: 10 ВА
• Класс защиты: IP40
• Диапазон рабочих температур: -20...+60 °C
• Монтажное положение: Произвольное

Выбор топочного автомата Siemens LGK16.322A27 является экспертным решением для модернизации и построения безопасных, эффективных и полностью автоматизированных горелочных систем. Это инвестиция в стабильность технологических процессов и соответствие современным требованиям промышленной безопасности.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.

Документ для LGK16.322A27

Полное обозначение присутствует в техническом описании Siemens. В разделе документации доступен оригинальный PDF с переходом на страницу 8. Условия подключения и применимость проверяйте по всему документу.
