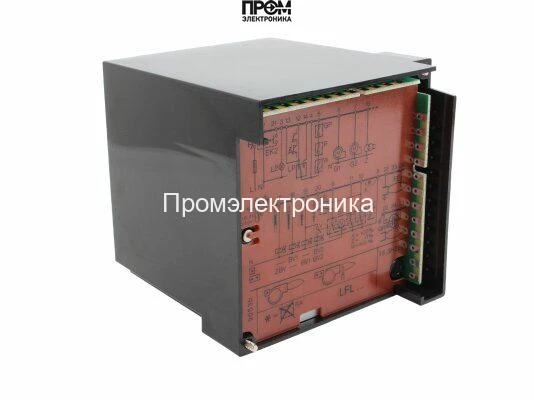

Топочный автомат Siemens LGK16.322A17

Топочный автомат Siemens LGK16.322A17 для управления горелками

Топочный автомат Siemens LGK16.322A17 представляет собой высоконадежный микропроцессорный блок управления, разработанный для контроля и управления наддувными газовыми, жидкотопливными и комбинированными горелками средней и высокой мощности. Устройство обеспечивает полностью автоматический запуск, контроль пламени и безопасное отключение горелочного оборудования, работающего в прерывистом режиме (как минимум одно контролируемое отключение каждые 24 часа). Благодаря передовым алгоритмам и соответствию стандарту EN 298, данный автомат горения является ключевым элементом для построения безопасных, эффективных и стабильных систем теплоснабжения.

Модель LGK16.322A17 предназначена для эксплуатации в сложных промышленных условиях, гарантируя безотказную работу котельного оборудования, теплогенераторов и технологических установок. Интегрированная система самодиагностики непрерывно контролирует как внутренние цепи, так и внешние компоненты, включая датчик пламени, что минимизирует риск аварийных ситуаций.

Ключевые особенности и преимущества

• Повышенная безопасность: Реализована функция самопроверки контура контроля пламени, что исключает запуск горелки при неисправном датчике и обеспечивает соответствие строгим европейским нормам безопасности.
• Универсальность контроля пламени: Автомат совместим с различными типами датчиков, включая ультрафиолетовые детекторы пламени Siemens серии QRA... и стандартные ионизационные зонды, что обеспечивает гибкость при проектировании и модернизации систем.
• Информативная диагностика: Встроенный многоцветный светодиодный индикатор предоставляет детальную информацию о рабочем состоянии и кодах ошибок. Это позволяет сервисному персоналу быстро идентифицировать и устранить неисправность, сокращая время простоя оборудования.
• Надежность и долговечность: Устройство выполнено в прочном корпусе из ударопрочного и термостойкого пластика (plug-in тип), который защищает электронику от вибраций, пыли и перепадов температур.
• Стабильная работа: Микропроцессорное управление гарантирует точное соблюдение всех временных интервалов программы запуска (продувка, розжиг, стабилизация), что оптимизирует расход топлива и снижает нагрузку на компоненты горелки.

Технические характеристики Siemens LGK16.322A17

• Артикул производителя: LGK16.322A17
• Производитель: Siemens (Landis & Gyr)
• Напряжение питания: AC 100-110 В (-15% / +10%)
• Частота сети: 50...60 Гц (±6%)
• Применение: Газовые, жидкотопливные и комбинированные наддувные горелки
• Режим работы: Прерывистый
• Время предварительной продувки (t1): 32 секунды
• Предохранительное время безопасности (TSA): 2 секунды
• Время перед поджигом (t3): 2.5 секунды
• Время после поджига (t4): 2.5 секунды
• Тип датчика пламени: УФ-датчик QRA... или ионизационный зонд
• Потребляемая мощность: ~10 ВА
• Степень защиты корпуса: IP40
• Диапазон температуры эксплуатации: -20...+60 °C
• Монтаж: Штекерное соединение (цоколь приобретается отдельно)

Области применения

Автомат горения Siemens LGK16.322A17 является оптимальным решением для управления горелочными устройствами в следующих системах:

• Промышленные водогрейные и паровые котлы средней и высокой мощности.
• Стационарные теплогенераторы и воздухонагреватели.
• Технологические установки в химической, пищевой и металлургической промышленности.
• Печи обжига и сушильные камеры.
• Сжигатели промышленных отходов.

Принцип действия автомата основан на строгой программной последовательности. При подаче сигнала на запуск, контроллер выполняет самотестирование, после чего запускает вентилятор для предварительной продувки камеры сгорания. Это гарантирует удаление взрывоопасных остатков топлива. Затем подается напряжение на трансформатор розжига и открываются топливные клапаны. После обнаружения стабильного сигнала пламени от датчика, система переходит в рабочий режим. В случае срыва пламени или неудачного розжига в течение предохранительного времени, автомат мгновенно прекращает подачу топлива и переходит в состояние аварийной блокировки, сигнализируя о неисправности.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
