Топочный автомат Siemens LGB22.230B27

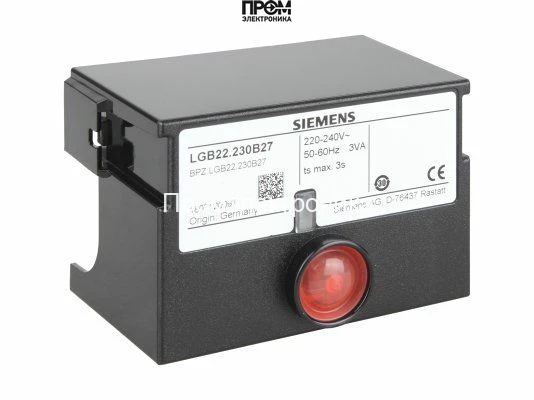

Топочный автомат Siemens LGB22.230B27 – Блок управления для газовых горелок

Топочный автомат Siemens LGB22.230B27 представляет собой высокотехнологичный менеджер горения, разработанный для управления и контроля газовых и комбинированных (газ/жидкое топливо) вентиляторных горелок малой и средней мощности. Это устройство является ключевым элементом системы безопасности котла или теплогенератора, обеспечивая полностью автоматизированный запуск, стабильную работу и безопасное отключение горелочного устройства в прерывистом режиме эксплуатации (с обязательным отключением минимум один раз в 24 часа).

Разработанный и произведенный концерном Siemens, данный блок управления соответствует самым строгим европейским стандартам безопасности, включая EN 230. Его применение гарантирует надежную защиту оборудования и персонала, предотвращая аварийные ситуации, связанные с нарушением процесса горения. Модель LGB22.230B27 является отраслевым стандартом для одноступенчатых и двухступенчатых горелок, используемых в системах отопления, горячего водоснабжения и технологических процессах.

Ключевые особенности и преимущества Siemens LGB22.230B27

• Высокий уровень безопасности: Встроенная функция контроля пониженного напряжения обеспечивает дополнительную защиту, предотвращая запуск горелки при нестабильном электропитании и защищая компоненты системы от повреждений.
• Надежный контроль давления воздуха: Автомат горения осуществляет проверку работоспособности реле давления воздуха перед каждым запуском, что исключает возможность работы горелки при недостаточной тяге или неисправности вентилятора.
• Универсальный контроль пламени: Устройство совместимо с различными типами датчиков пламени, включая ионизационные электроды (для газового режима) и ультрафиолетовые датчики Siemens QRA... (для газа и жидкого топлива), что обеспечивает гибкость при проектировании системы.
• Информативная диагностика: Встроенный в кнопку перезапуска цветной светодиодный индикатор позволяет быстро диагностировать причину аварийной блокировки, отображая код ошибки. Это значительно сокращает время на поиск и устранение неисправностей.
• Проверенная конструкция: Корпус из ударопрочного термостойкого пластика со степенью защиты IP40 надежно защищает электронные компоненты от пыли и внешних воздействий, обеспечивая долгий срок службы в промышленных условиях.
• Оптимизированный цикл запуска: Точно заданные временные интервалы для каждого этапа работы (предварительная продувка, пред-поджиг, пост-поджиг) гарантируют плавный и безопасный розжиг горелки.

Технические характеристики Siemens LGB22.230B27

• Артикул производителя: BPZ:LGB22.230B27
• Производитель: Siemens (Landis & Staefa)
• Напряжение питания: AC 230 В (-15% / +10%)
• Частота сети: 50...60 Гц (±6%)
• Потребляемая мощность: 3 ВА
• Тип горелок: Газовые или комбинированные, вентиляторные, 1- или 2-ступенчатые
• Режим работы: Прерывистый
• Время предварительной продувки (t1): 22 с
• Предохранительное время безопасности (TSA): 2 с
• Время перед розжигом (t3): 2.5 с
• Время после розжига (t4): 5 с
• Интервал между открытием клапанов V1 и V2 (t5): 10.5 с
• Минимальный ток ионизации: 3 мкА
• Степень защиты корпуса: IP40
• Диапазон рабочих температур: -20...+60 °C
• Влажность окружающей среды: < 95% при +40 °C

Область применения и принцип работы

Менеджер горения Siemens LGB22.230B27 предназначен для автоматизации работы отопительных котлов, парогенераторов, воздухонагревателей и другого теплового оборудования с наддувными горелками. Процесс работы полностью автоматизирован и включает в себя последовательность строго контролируемых этапов. При получении сигнала на запуск, автомат сначала проверяет реле давления воздуха и наличие пониженного напряжения. Затем начинается фаза предварительной продувки камеры сгорания для удаления остатков несгоревшего топлива. По истечении времени продувки (t1) активируется трансформатор розжига и открывается первый топливный клапан. В течение предохранительного времени (TSA) система ожидает сигнала о наличии пламени от датчика. При успешном розжиге трансформатор отключается, и горелка переходит в рабочий режим. Для двухступенчатых горелок через заданный интервал (t5) открывается второй топливный клапан для выхода на полную мощность. В случае срыва пламени или его отсутствия при розжиге, автомат мгновенно прекращает подачу топлива и переходит в состояние аварийной блокировки.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.

Документ для LGB22.230B27

Полное обозначение присутствует в техническом описании Siemens. В разделе документации доступен оригинальный PDF с переходом на страницу 7. Условия подключения и применимость проверяйте по всему документу.
