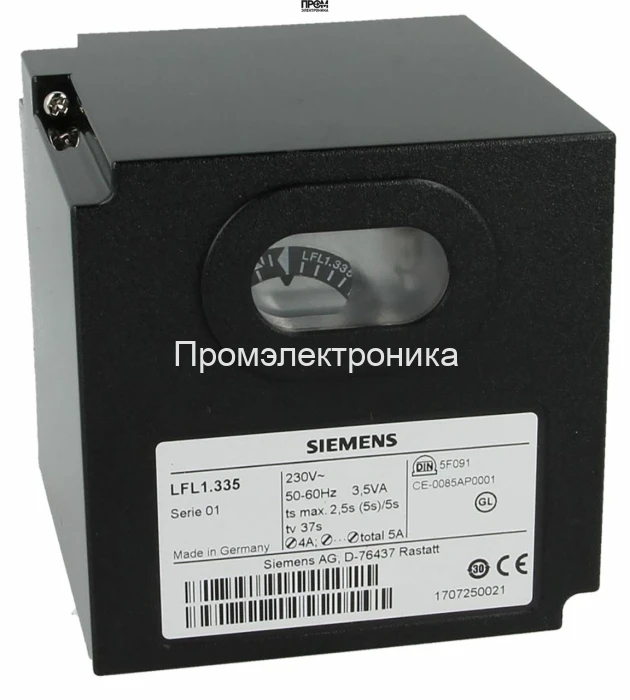

Топочный автомат Siemens LFL1.335J27

Топочный автомат Siemens LFL1.335J27 – Блок управления горелкой

Топочный автомат Siemens LFL1.335J27 представляет собой высокотехнологичный микропроцессорный менеджер горения, разработанный для управления и контроля газовых, жидкотопливных и комбинированных наддувных горелок средней и большой мощности с прерывистым режимом работы. Это устройство является ключевым элементом системы безопасности и автоматизации промышленных теплогенераторов, паровых и водогрейных котлов, обеспечивая стабильный, эффективный и безопасный процесс сжигания топлива.

Произведенный компанией Siemens, мировым лидером в области промышленной автоматики, автомат горения LFL1.335J27 гарантирует максимальную надежность и соответствует самым строгим международным стандартам безопасности. Его применение позволяет оптимизировать расход топлива и минимизировать выбросы вредных веществ в атмосферу.

Ключевые преимущества и функциональные особенности

• Универсальность применения: Предназначен для работы с газовыми, дизельными и комбинированными горелками, что делает его гибким решением для широкого спектра теплотехнического оборудования.
• Микропроцессорное управление: Обеспечивает точное соблюдение всех временных интервалов программы запуска, работы и безопасного отключения горелки, повышая стабильность и эффективность системы.
• Высокий уровень безопасности: Осуществляет непрерывный контроль давления воздуха (проверка реле давления), контроль наличия пламени и управляет безопасным отключением при возникновении нештатных ситуаций.
• Расширенная диагностика: Встроенная система информирования о неисправностях с помощью цветового кода на лицевой панели позволяет оперативно определить причину сбоя и сократить время простоя оборудования.
• Надежный контроль пламени: Совместим с различными типами датчиков пламени – ионизационными электродами (при работе на газе) и ультрафиолетовыми датчиками серии Siemens QRA... (при работе на жидком топливе или газе).
• Проверенная конструкция: Прочный корпус со степенью защиты IP40 и широкий диапазон рабочих температур гарантируют долгий срок службы даже в сложных промышленных условиях.

Технические характеристики Siemens LFL1.335J27

• Артикул: LFL1.335J27
• Производитель: Siemens AG
• Напряжение питания: AC 220 В (-15%) ... 240 В (+10%)
• Частота сети: 50...60 Гц (±6%)
• Собственное потребление: прибл. 12 ВА
• Тип горелок: Наддувные газовые, жидкотопливные, комбинированные
• Режим работы: Прерывистый (одно отключение в течение 24 часов)
• Время предварительной продувки (t1): 34 секунды
• Время безопасности (TSA): 3 секунды
• Время перед розжигом (t3): 4 секунды
• Время после розжига (t5): 2 секунды
• Интервал между 1-й и 2-й ступенями (t4): 19 секунд
• Датчики пламени: Ионизационный электрод или УФ-датчик QRA...
• Минимальный ток ионизации: 6 мкА
• Степень защиты корпуса: IP40
• Диапазон температур эксплуатации: -20...+60 °C
• Влажность окружающей среды: < 95% отн. влажности, без конденсации

Область применения и принцип работы

Менеджер горения Siemens LFL1.335J27 является основным управляющим устройством для горелок, установленных на стационарных теплогенераторах, промышленных печах, сушильных камерах и паровых котлах. Он полностью контролирует последовательность операций: от предварительной продувки камеры сгорания для удаления остатков несгоревших газов до розжига пилотной и основной горелки, а также осуществляет непрерывный мониторинг пламени в рабочем режиме. В случае срыва пламени или другой аварийной ситуации (например, падение давления воздуха) автомат мгновенно и безопасно прекращает подачу топлива, предотвращая возникновение взрывоопасной ситуации.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
