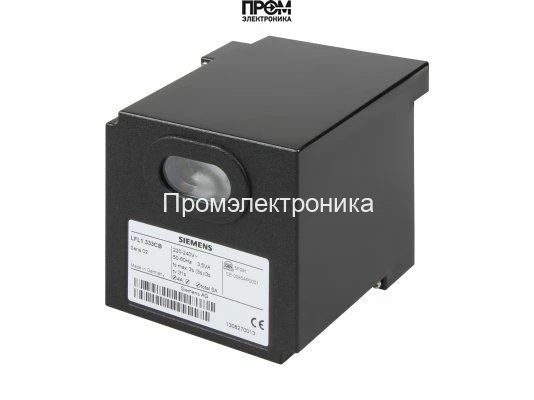

Топочный автомат Siemens LFL1.333

Топочный автомат Siemens LFL1.333 (Арт: 13011763) – Контроллер управления горелкой

Топочный автомат Siemens LFL1.333 представляет собой высокотехнологичный менеджер горения, разработанный для управления и контроля газовых, жидкотопливных и комбинированных горелок средней и большой мощности. Это устройство обеспечивает безопасный, полностью автоматизированный запуск и надежную работу отопительного оборудования в прерывистом режиме (обязательное отключение каждые 24 часа). Артикул для заказа: 13011763.

Произведенный компанией Siemens, мировым лидером в области автоматизации, этот контроллер является эталоном надежности и соответствует самым строгим международным стандартам безопасности. Применение LFL1.333 гарантирует оптимизацию процессов сжигания топлива, повышение КПД котельной установки и минимизацию рисков возникновения аварийных ситуаций.

Область применения и назначение

Менеджер горения Siemens LFL1.333 предназначен для широкого спектра промышленных и коммерческих тепловых установок. Его основная задача – управление последовательностью операций при розжиге и контроль наличия пламени во время работы горелочного устройства.

• Типы горелок: Газовые, жидкотопливные (дизель, мазут) и двухтопливные (комбинированные) горелки с наддувом.
• Режим работы: Прерывистый, с автоматическим контролем и безопасным отключением.
• Мощность: Для горелок средней и высокой тепловой мощности.
• Управление: Подходит для управления одноступенчатыми, двухступенчатыми и модулирующими горелками (при использовании соответствующих сервоприводов).
• Совместимость: Работает в паре с датчиками пламени, такими как ионизационные электроды (для газа) или ультрафиолетовые датчики Siemens QRA... (для газа и жидкого топлива).

Ключевые особенности и преимущества

Выбор модели LFL1.333 обеспечивает не только безопасность, но и высокую эксплуатационную гибкость, подтверждая экспертность Siemens в разработке систем управления горением.

• Высокий уровень безопасности: Встроенная функция проверки реле давления воздуха перед запуском, контроль постороннего света и непрерывный мониторинг сигнала пламени.
• Точная последовательность запуска: Контроллер выполняет строго регламентированную программу розжига, включая время предварительной продувки (37 секунд), предохранительное время (3 секунды) и время перед розжигом (4 секунды), что обеспечивает плавный и безопасный старт.
• Информативная диагностика: Встроенный индикатор с цветовой кодировкой позволяет оперативно диагностировать состояние системы и определять причину неисправности в случае аварийной блокировки.
• Надежность и долговечность: Устройство спроектировано для длительной эксплуатации в промышленных условиях, имеет прочный корпус с классом защиты IP40 и широкий диапазон рабочих температур.
• Универсальность: Возможность управления различными типами горелок и топливом делает этот автомат универсальным решением для модернизации и оснащения котельных.

Технические характеристики Siemens LFL1.333

• Производитель: Siemens
• Артикул: 13011763
• Напряжение питания: AC 220 В (-15%) ... 240 В (+10%)
• Частота сети: 50...60 Гц (±6%)
• Собственное потребление: ~3.5 ВА
• Время предварительной продувки (t1): 37 с
• Предохранительное время (t2): 3 с
• Время перед розжигом (t3): 4 с
• Время после розжига (t4): 2 с
• Класс защиты корпуса: IP40
• Диапазон рабочих температур: от -20 до +60 °C
• Монтажное положение: Любое
• Вес: ~1000 г

Топочный автомат Siemens LFL1.333 – это проверенное временем, авторитетное решение для построения безопасных и эффективных систем сжигания топлива. Его интеграция в теплогенерирующее оборудование является залогом стабильной работы и полного контроля над процессом горения.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.

Документ для LFL1.333

Полное обозначение присутствует в техническом описании Siemens. В разделе документации доступен оригинальный PDF с переходом на страницу 5. Условия подключения и применимость проверяйте по всему документу.
