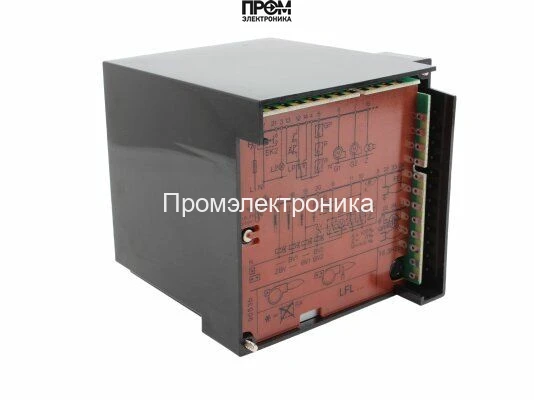

Топочный автомат Siemens LFL1.133

Топочный автомат Siemens LFL1.133 – Блок управления горелкой

Топочный автомат Siemens LFL1.133 представляет собой высокотехнологичный микропроцессорный менеджер горения, разработанный для управления и контроля наддувных горелок средней и большой мощности. Это устройство обеспечивает безопасный запуск, стабильную работу и контролируемое отключение газовых, жидкотопливных и комбинированных (двухтопливных) горелок, работающих в прерывистом режиме (отключение каждые 24 часа). Благодаря своей надежности и функциональности, LFL1.133 является отраслевым стандартом для промышленных теплогенераторов, паровых и водогрейных котлов.

Назначение и область применения

Блок управления горелкой Siemens LFL1.133 предназначен для автоматизации процессов розжига и контроля пламени в современных отопительных системах. Он находит широкое применение в следующих областях:

• Промышленные котельные установки
• Технологические теплогенераторы
• Сушильные камеры и печи
• Системы сжигания отходов
• Парогенераторы и водогрейные котлы большой мощности

Устройство спроектировано для работы с горелками, оснащенными вентилятором, и обеспечивает полную последовательность операций от предварительной продувки до рабочего режима и безопасного отключения.

Ключевые технические характеристики и функциональные возможности

Автомат горения LFL1.133 обладает широким набором функций, гарантирующих безопасность и эффективность процесса сжигания топлива. Его архитектура соответствует самым строгим европейским стандартам безопасности, включая EN 298.

• Универсальность применения: Предназначен для газовых, дизельных и комбинированных горелок.
• Режим работы: Прерывистый, с обязательным контролем отключения не реже одного раза в 24 часа.
• Контроль пламени: Поддерживает два типа датчиков для максимальной гибкости:
  • Ионизационный электрод (для газовых горелок).
  • Ультрафиолетовый датчик пламени Siemens серий QRA2, QRA4, QRA10.
• Безопасность: Встроенная функция проверки реле давления воздуха для контроля достаточного объема воздуха для горения перед запуском.
• Точная временная последовательность: Микропроцессорное управление обеспечивает точное соблюдение всех временных интервалов: предварительной продувки, предохранительного времени, времени перед розжигом и пост-розжига.
• Информативная диагностика: Оснащен цветной светодиодной индикацией для отображения рабочего состояния и кодов ошибок, что значительно упрощает пусконаладку и сервисное обслуживание.
• Надежная конструкция: Корпус выполнен из ударопрочного, термостойкого пластика. Штекерное исполнение обеспечивает быстрый и безошибочный монтаж и замену.

Принцип работы и последовательность управления

При подаче команды на запуск от регулирующего устройства (например, термостата или датчика давления), топочный автомат Siemens LFL1.133 инициирует строго определенную программу запуска:

1. Начало запуска и самодиагностика: Устройство проверяет внутренние цепи и исходное состояние системы.
2. Предварительная продувка (Pre-purge): Включается вентилятор горелки для продувки камеры сгорания и дымохода от остатков несгоревших газов. LFL1.133 контролирует работу реле давления воздуха.
3. Розжиг (Ignition): По окончании продувки на запальный трансформатор подается высокое напряжение, генерируется искра.
4. Открытие топливных клапанов: С небольшой задержкой открываются топливные клапаны, и топливовоздушная смесь подается в зону розжига.
5. Контроль пламени: С момента подачи топлива начинается "предохранительное время", в течение которого датчик должен зафиксировать стабильное пламя. Если пламя обнаружено, автомат переходит в рабочий режим. Если нет – происходит аварийное отключение с блокировкой.
6. Рабочий режим: Устройство непрерывно контролирует наличие и стабильность пламени. При его пропадании LFL1.133 немедленно отключает подачу топлива и блокирует горелку.

Техническая спецификация

• Артикул: LFL1.133
• Производитель: Siemens (Landis & Gyr)
• Напряжение питания: AC 220 V -15% ... 240 V +10%
• Частота сети: 50...60 Hz ±6%
• Время предварительной продувки с давлением воздуха (t_v): 33 с
• Предохранительное время безопасности (t_sa): 3 с
• Время перед розжигом (t_preign): 3 с
• Время после розжига (t_postign): 2 с
• Интервал времени между подачей напряжения на кл. 18 и 19 (t_ign): 2 с
• Собственное потребление: ~3.5 VA
• Степень защиты корпуса: IP40
• Диапазон температур эксплуатации: -20...+60 °C
• Монтажное положение: Любое

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.

Документ для LFL1.133

Полное обозначение присутствует в техническом описании Siemens. В разделе документации доступен оригинальный PDF с переходом на страницу 5. Условия подключения и применимость проверяйте по всему документу.
