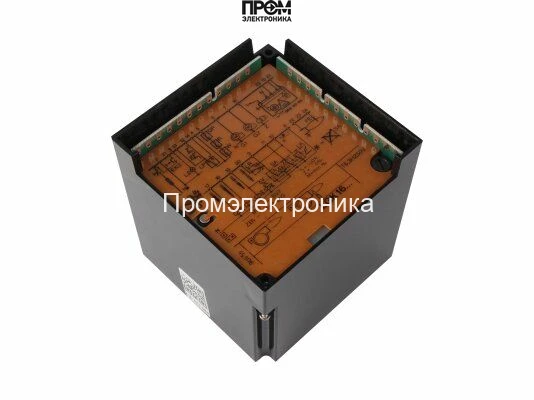

Топочный автомат Siemens LAL2.14

Топочный автомат Siemens LAL2.14: Техническое описание и характеристики

Топочный автомат Siemens LAL2.14 (артикул: BPZ:LAL2.14) представляет собой высоконадежный менеджер горения, разработанный для управления и контроля жидкотопливными горелками прерывистого режима работы средней и большой мощности. Произведенный компанией Siemens, мировым лидером в области промышленной автоматизации, этот контроллер является эталоном безопасности и эффективности в современных тепловых установках. Устройство обеспечивает полный цикл автоматического управления горелкой, от запуска до рабочего режима и безопасного отключения, соответствуя строгим европейским стандартам безопасности.

Назначение и область применения

Основное назначение устройства — обеспечение безопасного запуска и непрерывного контроля процесса горения в котлах, теплогенераторах, сушильных установках и другом технологическом оборудовании, работающем на жидком топливе. Автомат горения LAL2.14 предназначен для работы с прерывистым циклом, где требуется обязательное отключение горелки как минимум один раз в 24 часа. Он идеально подходит для систем, использующих в качестве топлива мазут или дизельное топливо, и рассчитан на работу с горелками, оснащенными вентилятором.

Ключевые технические особенности и преимущества

• Полный контроль над жидкотопливными горелками: Управляет всеми этапами работы — от предварительной вентиляции до безопасного отключения, контролируя работу вентилятора, трансформатора розжига и топливных клапанов.
• Безопасность по стандарту EN 298: Встроенная система самодиагностики и контроля обеспечивает максимальный уровень защиты. При обнаружении неисправности, постороннего света или погасании пламени автомат мгновенно блокирует подачу топлива, предотвращая аварийные ситуации.
• Надежный контроль пламени: Работает в паре с ультрафиолетовыми датчиками пламени Siemens QRA... (например, QRA2, QRA10), гарантируя точное и быстрое обнаружение факела.
• Программируемая последовательность запуска: Включает фиксированное время предварительной вентиляции (пре-пург) с контролем давления воздуха для полной продувки камеры сгорания от остатков горючей смеси.
• Информативная диагностика: Встроенный в корпус цветной индикатор неисправностей позволяет быстро определить причину сбоя, что значительно сокращает время простоя оборудования и упрощает сервисное обслуживание.
• Прочная конструкция: Корпус выполнен из ударопрочного, термостойкого пластика, обеспечивая долгий срок службы в сложных промышленных условиях эксплуатации.

Технические характеристики Siemens LAL2.14

• Артикул производителя: BPZ:LAL2.14
• Производитель: Siemens AG
• Напряжение питания: AC 220 В (-15%) ... 240 В (+10%)
• Частота сети: 50...60 Гц (±6%)
• Время предварительной вентиляции (t1): 14 секунд
• Предохранительное время (TSA): 2.5 секунды
• Время перед розжигом (t3): 2.5 секунды
• Интервал после розжига (t4): 5 секунд
• Совместимые датчики пламени: УФ-датчики QRA2, QRA10, QRA4.U
• Степень защиты корпуса: IP40
• Диапазон рабочих температур: от -20 °C до +60 °C
• Монтаж: На цоколь горелки или в шкаф управления

Принцип работы и безопасность

Принцип действия автомата горения Siemens LAL2.14 основан на строгой программной последовательности. Перед каждым запуском система выполняет самопроверку. Далее следует фаза предварительной вентиляции (14 секунд), в течение которой продувается топка для удаления остатков несгоревшего топлива. После этого подается напряжение на трансформатор розжига и открывается топливный клапан. Устройство ожидает сигнал от УФ-датчика о появлении пламени в течение предохранительного времени (2.5 секунды). Если пламя стабильно, горелка переходит в рабочий режим. В случае срыва пламени или его отсутствия при запуске, LAL2.14 немедленно переходит в состояние аварийной блокировки, прекращая подачу топлива и сигнализируя о неисправности. Выбирая топочный автомат Siemens LAL2.14, вы инвестируете в проверенное немецкое качество, гарантирующее бесперебойную и безопасную работу вашего теплового оборудования.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.

Документ для LAL2.14

Полное обозначение присутствует в техническом описании Siemens. В разделе документации доступен оригинальный PDF с переходом на страницу 5. Условия подключения и применимость проверяйте по всему документу.
