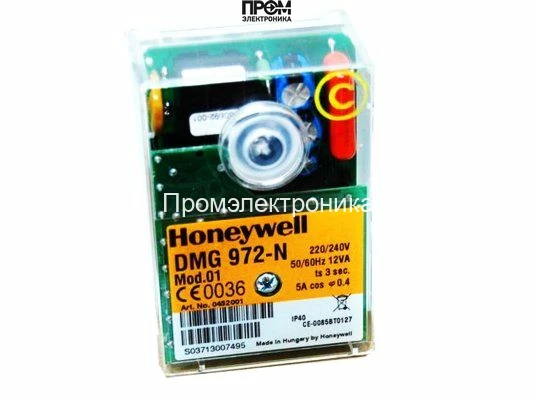

Топочный автомат Satronic / Honeywell DMG 972-N Mod.01

Топочный автомат Satronic / Honeywell DMG 972-N Mod.01 (Арт: 0452001)

Топочный автомат Satronic / Honeywell DMG 972-N Mod.01 (Артикул: 0452001) — это современный микропроцессорный менеджер горения, разработанный для управления и контроля наддувных жидкотопливных горелок средней и высокой мощности. Устройство обеспечивает полностью автоматизированный, безопасный и эффективный процесс розжига и горения, соответствуя строгим европейским стандартам безопасности EN 230.

Применение данного автомата горения гарантирует стабильную работу отопительного оборудования, минимизирует риски аварийных ситуаций и оптимизирует расход топлива за счет точного соблюдения всех циклов работы горелки. Модель DMG 972-N Mod.01 является отраслевым стандартом для двухступенчатых горелок, работающих на дизельном топливе или мазуте.

Назначение и область применения

Блок управления DMG 972-N Mod.01 предназначен для эксплуатации в прерывистом режиме, что подразумевает как минимум одно контрольное отключение каждые 24 часа. Его надежная конструкция и продвинутый функционал делают его идеальным решением для широкого спектра теплотехнического оборудования.

• Промышленные и бытовые котлы: обеспечение надежной работы систем отопления и ГВС.
• Теплогенераторы и воздухонагреватели: управление горелками в установках для обогрева производственных цехов, складов, ангаров.
• Технологические установки: применение в сушильных камерах, печах и другом оборудовании, где требуется контролируемый нагрев.
• Горелки с гидравлическим или пневматическим регулированием мощности: совместимость с двухступенчатыми системами управления мощностью.

Ключевые особенности и преимущества

Менеджер горения Honeywell DMG 972-N Mod.01 обладает рядом технических преимуществ, обеспечивающих его лидерство в своем классе:

• Микропроцессорное управление: Гарантирует высокую точность временных интервалов и стабильность рабочих циклов независимо от колебаний напряжения в сети и температуры окружающей среды.
• Повышенная безопасность: Система производит самодиагностику при каждом запуске. При обнаружении неисправности (например, отсутствие пламени после предохранительного времени, ложный свет до запуска) автомат мгновенно переходит в состояние защитной блокировки.
• Информативная диагностика: Встроенная система визуальной диагностики через цветной светодиод позволяет сервисному инженеру быстро определить причину сбоя по коду мигания. Для углубленной диагностики возможно подключение через специальный адаптер.
• Универсальность контроля пламени: Автомат совместим с различными типами датчиков пламени, что расширяет его применяемость:
  • Фоторезистивный датчик (фоторезистор): MZ 770 S
  • Инфракрасный датчик мерцания: IRD 1020
  • Ультрафиолетовый датчик (УФ-зонд): UVD 971
• Надежность и долговечность: Производство под брендом Honeywell гарантирует использование высококачественных компонентов и строгий контроль качества, что обеспечивает длительный срок службы устройства.

Технические характеристики

• Производитель: Satronic / Honeywell
• Модель: DMG 972-N Mod.01
• Артикул: 0452001
• Напряжение питания: 220 / 240 В (-15% / +10%)
• Частота сети: 50 / 60 Гц
• Собственное потребление: ~10 ВА
• Время предварительной вентиляции (t1): ~22 с
• Предохранительное время (ts): 5 с
• Время перед поджигом (t3): ~2.5 с
• Время после поджига (t4): ~5 с
• Режим работы: Прерывистый (не менее 1 отключения за 24 часа)
• Класс защиты корпуса: IP40
• Диапазон рабочих температур: от -10°C до +60°C
• Монтажное положение: Произвольное
• Вес: ~190 г

Топочный автомат DMG 972-N Mod.01 обеспечивает точное выполнение последовательности команд: запуск, предварительная продувка камеры сгорания для удаления остатков несгоревшего топлива, подача напряжения на трансформатор розжига, открытие топливного клапана, контроль появления и стабилизации пламени. В случае срыва пламени во время работы система немедленно выполняет безопасное отключение горелки с последующей блокировкой.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
