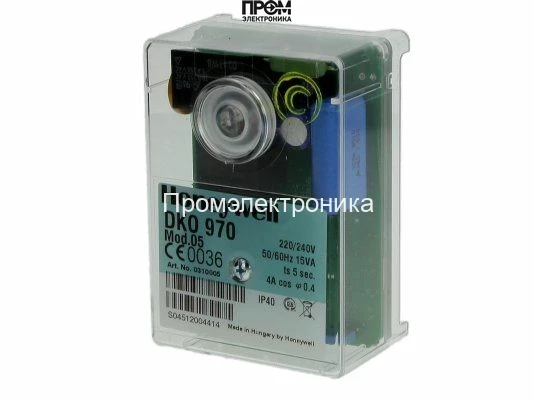

Топочный автомат Satronic / Honeywell DKO 970 Mod.05

Топочный автомат Satronic / Honeywell DKO 970 Mod.05 (Арт: 65320060)

Топочный автомат Satronic / Honeywell DKO 970 Mod.05, артикул 65320060, представляет собой высокотехнологичный микропроцессорный менеджер горения, разработанный для управления и контроля наддувными дизельными горелками с производительностью до 30 кг/ч (в некоторых случаях и выше). Данное устройство является ключевым элементом системы безопасности и автоматизации котельного оборудования, обеспечивая стабильный и безопасный процесс сжигания топлива в прерывистом режиме работы.

Разработанный ведущим производителем в области автоматики, компанией Satronic (входит в концерн Honeywell), этот блок управления горелкой соответствует самым строгим европейским стандартам безопасности и надежности. Его применение гарантирует защиту от сбоев в работе горелочного устройства, предотвращая аварийные ситуации, связанные с погасанием пламени или нарушением процесса розжига.

Ключевые особенности и преимущества

• Микропроцессорное управление: Обеспечивает высочайшую точность временных интервалов и стабильность рабочих циклов, что критически важно для безопасной эксплуатации горелки.
• Надежный контроль пламени: Автомат горения осуществляет непрерывный мониторинг наличия пламени с помощью совместимых датчиков, мгновенно отключая подачу топлива при его отсутствии.
• Информативная диагностика: Встроенная система светодиодной индикации (цветной LED) позволяет оперативно определять текущее состояние работы и диагностировать неисправности, выводя код ошибки для быстрого устранения проблемы.
• Высокий уровень безопасности: Устройство реализует функцию безопасного отключения (блокировки) при возникновении любой нештатной ситуации, такой как срыв пламени, отказ розжига или неисправность датчика.
• Универсальность применения: Предназначен для работы с одно- и двухступенчатыми дизельными горелками, что делает его востребованным решением для широкого спектра отопительного и промышленного оборудования.
• Простота интеграции: Стандартизированный цоколь и электрические подключения упрощают монтаж и замену автоматов предыдущих серий (например, DKO 970).

Технические характеристики

• Производитель: Satronic / Honeywell
• Модель: DKO 970 Mod.05
• Артикул: 65320060
• Напряжение питания: 220 / 240 В (-15...+10%), 50/60 Гц
• Режим работы: Прерывистый (каждые 24 часа требуется перезапуск)
• Время предварительной вентиляции (tv): ~12 секунд
• Время предохранения (TSA): 5 секунд
• Время перед поджигом (ts): ~12 секунд
• Время после поджига (tn): ~15 секунд
• Потребляемая мощность: ~5 ВА
• Класс защиты: IP40
• Диапазон рабочих температур: -10 °C до +60 °C

Принцип работы и безопасность

Контроллер горелки DKO 970 Mod.05 управляет полным циклом работы горелки: от предварительной продувки камеры сгорания для удаления остатков несгоревшего топлива до розжига и стабилизации пламени. Встроенный микропроцессор контролирует каждый этап. При запуске автомат инициирует продувку, затем включает трансформатор розжига и открывает топливный клапан. После успешного воспламенения, зафиксированного датчиком пламени, трансформатор отключается, и горелка переходит в рабочий режим. Если пламя не образуется в течение времени безопасности (5 секунд) или гаснет во время работы, автомат немедленно блокирует подачу топлива и переходит в состояние аварии, сигнализируя о неисправности.

Совместимые датчики пламени:

• Фоторезистор (датчик видимого света) MZ 770 S
• Инфракрасный датчик мерцания IRD 1020
• Ультрафиолетовый датчик UVD 971

Выбор топочного автомата Satronic / Honeywell DKO 970 Mod.05 — это инвестиция в надежность, безопасность и эффективность вашей отопительной или технологической установки. Устройство является эталоном качества в сфере промышленной автоматики для систем сжигания жидкого топлива.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
