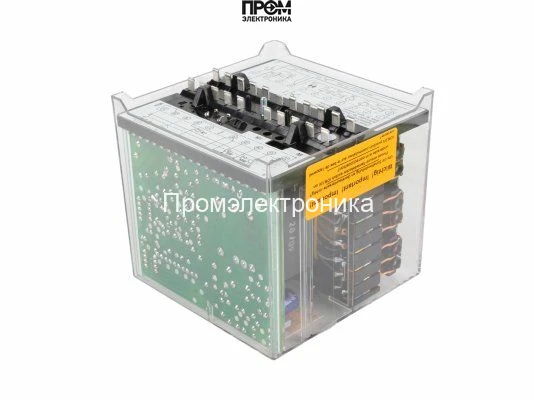

Топочный автомат Honeywell TMG 740-3 Mod. 63-55

Топочный автомат Honeywell TMG 740-3 Mod. 63-55 (Арт: 08213)

Общее описание и назначение

Топочный автомат Honeywell TMG 740-3 Mod. 63-55, артикул 08213, представляет собой высокотехнологичный микропроцессорный менеджер горения, разработанный для управления и контроля наддувных горелок средней и большой мощности. Это устройство является ключевым элементом в системах автоматизации котельного оборудования, обеспечивая безопасный розжиг, стабильную работу и контролируемое отключение газовых, жидкотопливных и комбинированных горелок. Применение данного блока управления гарантирует не только высокий уровень безопасности в соответствии с европейским стандартом EN 298, но и оптимизацию процессов горения для достижения максимальной энергоэффективности и снижения выбросов вредных веществ.

Модель TMG 740-3 Mod. 63-55 предназначена для работы с двухступенчатыми или модулируемыми горелками с прерывистым режимом работы, где требуется перезапуск системы каждые 24 часа. Интегрированная система самодиагностики и информативный дисплей кодов ошибок позволяют оперативно выявлять и устранять неисправности, минимизируя время простоя оборудования.

Ключевые функциональные возможности и преимущества

• Универсальность применения: Контроллер разработан для работы с широким спектром горелочных устройств, использующих в качестве топлива природный газ, сжиженный газ или дизельное топливо.
• Надежный контроль пламени: Автомат горения поддерживает два основных метода детекции пламени – с помощью ионизационного электрода (для газовых горелок) или ультрафиолетового датчика типа QRA... (для газовых и жидкотопливных горелок), что обеспечивает гибкость при проектировании системы.
• Программируемая последовательность запуска: Модель Mod. 63-55 имеет фиксированные временные параметры, оптимизированные для большинства стандартных применений: время предварительной вентиляции составляет 63 секунды, а предохранительное время – 3 секунды.
• Расширенная диагностика: Встроенная система визуальной индикации состояния и кодов неисправностей. С помощью специального оптического интерфейса и программного обеспечения возможен детальный анализ рабочих параметров и истории ошибок.
• Высокий уровень безопасности: Устройство осуществляет непрерывный контроль всех этапов работы горелки. При возникновении любой нештатной ситуации (срыв пламени, неисправность датчиков, падение давления) происходит немедленная блокировка с подачей аварийного сигнала.
• Прочная и долговечная конструкция: Корпус выполнен из ударопрочного, термостойкого пластика, обеспечивая степень защиты IP40 и надежную работу в промышленных условиях.

Технические характеристики Honeywell TMG 740-3 Mod. 63-55

• Артикул производителя: 08213
• Производитель: Honeywell
• Модель: TMG 740-3 Mod. 63-55
• Напряжение питания: 220/240 В (-15% / +10%), 50/60 Гц
• Потребляемая мощность: ~12 ВА
• Время предварительной вентиляции (t1): 63 секунды
• Предохранительное время (ts): 3 секунды
• Время перед розжигом (t3): 5 секунд
• Тип горелок: Наддувные газовые, жидкотопливные, комбинированные. Двухступенчатые или модулируемые.
• Режим работы: Прерывистый (с обязательным отключением раз в 24 часа)
• Датчики пламени: Ионизационный электрод или УФ-датчик QRA...
• Минимальный ток ионизации: 3 мкА
• Степень защиты корпуса: IP40
• Диапазон рабочих температур: от -20 °C до +60 °C
• Монтаж: Установка на цоколь автомата горения

Области применения

Менеджер горения Honeywell TMG 740-3 является неотъемлемой частью современных систем отопления и технологических установок. Он находит широкое применение в управлении горелками, установленными на:

• Паровых и водогрейных котлах средней и большой мощности.
• Теплогенераторах и воздушных отопителях.
• Промышленных печах для сушки, обжига и плавки.
• Технологических установках в пищевой, химической и текстильной промышленности.
• Сжигателях отходов.

Использование данного контроллера позволяет создавать полностью автоматизированные, безопасные и экономичные котельные и производственные линии.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
