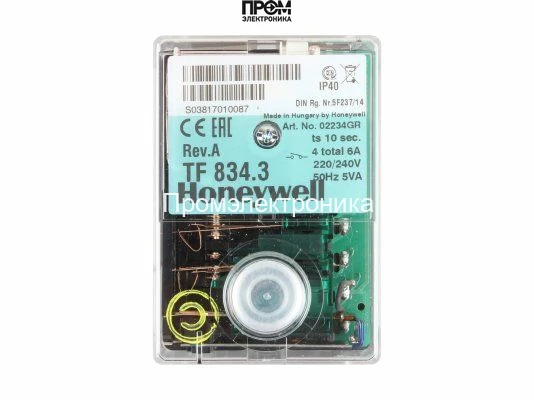

Топочный автомат Honeywell TF 834.3 rev.A

Топочный автомат Honeywell TF 834.3 rev.A для жидкотопливных горелок

Артикул: 02234GR
Производитель: Honeywell

Топочный автомат Honeywell TF 834.3 rev.A (арт. 02234GR) — это высокотехнологичный микропроцессорный блок управления, разработанный для обеспечения безопасного запуска и контроля пламени в одноступенчатых жидкотопливных горелках с производительностью до 30 кг/ч. Данное устройство является ключевым элементом системы автоматизации котельного оборудования, гарантируя стабильную и безаварийную работу в прерывистом режиме (не менее одного контролируемого отключения каждые 24 часа).

Разработанный в соответствии с европейским стандартом EN 230, автомат горения TF 834.3 обеспечивает полный цикл управления горелкой: от предварительной вентиляции камеры сгорания до безопасного отключения при потере пламени или возникновении неисправности. Интегрированная система самодиагностики непрерывно отслеживает состояние всех подключенных компонентов, предотвращая опасные ситуации и упрощая поиск неисправностей.

Ключевые функциональные возможности и преимущества

• Высокий уровень безопасности: Встроенная функция контроля постороннего света перед запуском и предохранительное отключение при срыве пламени во время работы.
• Надежный контроль пламени: Используется совместно с высокочувствительным фоторезистивным датчиком пламени MZ 770 S, обеспечивающим мгновенную реакцию на наличие или отсутствие факела.
• Информативная диагностика: Кнопка перезапуска на корпусе оснащена встроенным светодиодным индикатором, который с помощью кодов неисправностей информирует о причине аварийной блокировки.
• Стабильность и точность: Микропроцессорное управление гарантирует точное соблюдение временных интервалов на всех этапах работы (предвентиляция, розжиг, стабилизация), независимо от колебаний напряжения в сети и температуры окружающей среды.
• Простота монтажа и замены: Устройство имеет стандартную цоколевку и легко устанавливается на монтажную панель, что сокращает время на ввод в эксплуатацию и сервисное обслуживание.

Технические характеристики и параметры эксплуатации

Для обеспечения корректной и долговечной работы контроллера горелки Honeywell TF 834.3 необходимо соблюдать следующие технические условия:

• Напряжение питания: 220 / 240 В (-15% / +10%)
• Частота сети: 50 / 60 Гц
• Время предварительной вентиляции (t1): ~13 секунд
• Предохранительное время (t2): 10 секунд
• Время перед розжигом (t3): ~13 секунд
• Потребляемая мощность: ~5 ВА
• Класс защиты корпуса: IP44
• Совместимый датчик пламени: Фоторезистор MZ 770 S
• Диапазон температур эксплуатации: от -10 °C до +60 °C
• Режим работы: Прерывистый (одно отключение в 24 часа)

Область применения

Блок управления горелкой Honeywell TF 834.3 rev.A является незаменимым компонентом для автоматизации бытовых и промышленных систем отопления, работающих на жидком топливе. Он широко применяется в составе:

• Водогрейных котлов малой и средней мощности.
• Теплогенераторов и воздушных отопителей.
• Промышленных установок, требующих надежного контроля процесса горения.

Использование данного автомата горения позволяет не только обеспечить высокий уровень безопасности, но и оптимизировать расход топлива за счет точного управления рабочим циклом горелочного устройства.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
