Топочный автомат Honeywell RM7890B1014

Топочный автомат Honeywell RM7890B1014: обзор, характеристики и применение

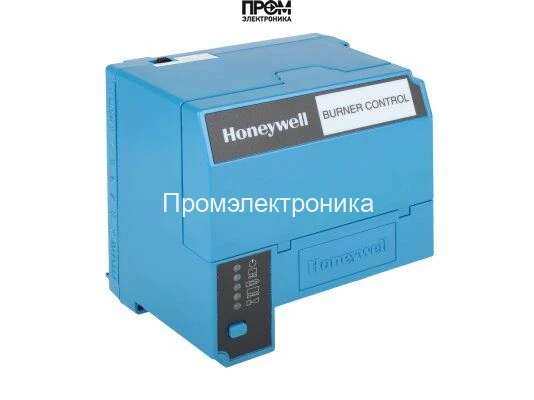

Топочный автомат Honeywell RM7890B1014 — это микропроцессорный блок управления горелкой, входящий в серию 7800. Данное устройство представляет собой интегрированную систему, предназначенную для автоматического управления розжигом, контроля пламени и обеспечения безопасной работы промышленных и коммерческих горелочных устройств, работающих на газе, жидком топливе или комбинированном топливе. Контроллер горения RM7890B1014 разработан для обеспечения максимальной безопасности, надежности и эффективности процессов горения в соответствии с современными промышленными стандартами.

Благодаря своей модульной конструкции и передовым алгоритмам, этот топочный автомат является ключевым элементом в построении современных систем автоматизации котельных, печей и других тепловых агрегатов. Он обеспечивает полный цикл управления: от проверки безопасного запуска до контролируемого отключения, непрерывно отслеживая все критические параметры системы.

Ключевые особенности и функциональные преимущества

• Микропроцессорное управление: Обеспечивает высокую точность, стабильность и повторяемость всех рабочих циклов, минимизируя влияние внешних факторов и повышая общую надежность системы.
• Функция самодиагностики: Перед каждым запуском и во время работы устройство выполняет комплексную проверку внутренних цепей и подключенных компонентов. Система First-Out Annunciation с помощью 2-строчного дисплея (требуется модуль S7800A) точно указывает на первопричину сбоя, что значительно сокращает время на диагностику и устранение неисправностей.
• Модульная конструкция: Позволяет легко заменять компоненты, такие как реле, таймеры и усилители пламени, без необходимости демонтажа всего устройства. Это упрощает техническое обслуживание, модернизацию и снижает эксплуатационные расходы.
• Универсальность применения: Контроллер совместим с различными типами датчиков пламени Honeywell, включая ультрафиолетовые (УФ) мини-датчики, ионизационные стержни и инфракрасные (ИК) датчики, что позволяет адаптировать его под любые типы горелок и топлива.
• Информативный интерфейс: Встроенная светодиодная индикация наглядно отображает текущее состояние цикла горения (питание, пилот, основное пламя, тревога) и код последовательности, обеспечивая оперативный визуальный контроль.
• Программируемая конфигурация: Возможность настройки параметров, таких как время предпродувки (Pre-Purge), с помощью сменных ST7800-плагинов, позволяет гибко адаптировать автомат под требования конкретной установки.

Технические характеристики Honeywell RM7890B1014

• Производитель: Honeywell
• Модель: RM7890B1014
• Напряжение питания: 120 В переменного тока (+10% / -15%)
• Частота: 50/60 Гц (±10%)
• Потребляемая мощность: 10 ВА
• Тип управления: Полностью автоматический, с прерывистым циклом работы
• Время отклика на потерю пламени (FFRT): Стандартно 0.8 или 3 секунды (в зависимости от усилителя)
• Диапазон рабочих температур: от -40°C до +60°C
• Влажность: до 85% относительной влажности, без конденсации
• Класс защиты: Разработан для установки в шкаф управления (NEMA 1)
• Сертификация: Соответствует стандартам UL, CSA, FM, что подтверждает высокий уровень безопасности и надежности.

Области применения и эксплуатация

Топочный автомат RM7890B1014 является отраслевым стандартом для управления горелками средней и большой мощности. Его надежность и функциональность делают его идеальным решением для следующих объектов:

• Промышленные паровые и водогрейные котлы
• Технологические печи (нагрев, обжиг, сушка)
• Генераторы горячего воздуха и теплогенераторы
• Установки для сжигания промышленных отходов
• Оборудование в нефтегазовой, химической и пищевой промышленности

Использование данного контроллера горения позволяет не только обеспечить безопасную эксплуатацию теплового оборудования, но и оптимизировать расход топлива за счет стабильного и контролируемого процесса горения. Надежная блокировка системы при возникновении нештатной ситуации (например, срыв пламени или отказ датчика) предотвращает аварии и защищает персонал и оборудование.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
