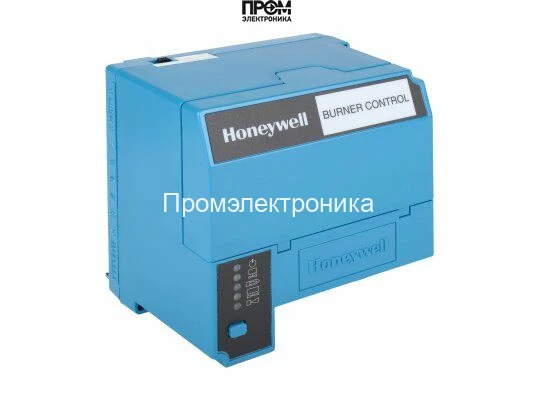

Топочный автомат Honeywell RM7850A1001

Топочный автомат (менеджер горения) Honeywell RM7850A1001 – Техническое описание

Топочный автомат Honeywell RM7850A1001 представляет собой микропроцессорный интегрированный блок управления горелкой, разработанный для автоматического контроля промышленных и коммерческих однотопливных горелочных устройств. Данный контроллер горения является ключевым элементом системы безопасности и автоматизации котельного оборудования, обеспечивая надежный, безопасный и эффективный процесс розжига и контроля пламени в непрерывном режиме работы.

Применение RM7850A1001 позволяет полностью автоматизировать цикл работы горелки, минимизировать риски, связанные с человеческим фактором, и оптимизировать расход топлива. Устройство соответствует строгим международным стандартам безопасности, что подтверждает его высочайшую надежность в критически важных промышленных процессах.

Ключевые функциональные возможности и преимущества

Менеджер горения Honeywell RM7850A1001 создан с учетом принципов максимальной безопасности и информационной поддержки оператора, что является основой для построения отказоустойчивых систем управления горелками.

• Высокая степень безопасности: Реализована функция проверки безопасного запуска (Safe Start Check), динамическая самодиагностика микропроцессора и всех ключевых компонентов системы. В случае обнаружения неисправности или сбоя в цикле работы, автомат мгновенно переходит в состояние безопасной блокировки.
• Информативная диагностика: Оснащен встроенной светодиодной системой индикации, которая отображает последовательность операций, текущее состояние и коды неисправностей. Для расширенной диагностики и настройки возможно подключение выносного дисплея S7800A1142 Keyboard Display Module, предоставляющего детальную информацию о причинах блокировки и истории ошибок.
• Гибкость применения: Контроллер совместим с широким спектром датчиков пламени Honeywell, включая ультрафиолетовые (УФ) и инфракрасные (ИК) детекторы, что позволяет адаптировать его под различные типы топлива и конструктивные особенности горелок.
• Модульная конструкция: Устройство состоит из монтажной цокольной базы Q7800 и сменного релейного модуля RM7850A1001, что упрощает монтаж, техническое обслуживание и замену без необходимости демонтажа всей проводки.
• Надежность в эксплуатации: Разработан для работы в сложных промышленных условиях, имеет широкий диапазон рабочих температур и степень защиты IP40, обеспечивающую защиту от внешних воздействий.

Технические характеристики Honeywell RM7850A1001

• Производитель: Honeywell
• Модель: RM7850A1001
• Напряжение питания: 120 В (+10% / -15%), 50/60 Гц
• Потребляемая мощность: 10 ВА
• Время предварительной продувки (Pre-Purge): Задается с помощью ST7800A Purge Timer Card (например, 30 секунд для ST7800A1021)
• Период розжига пилотной горелки (PTFI): 10 секунд
• Период розжига основной горелки (MTFI): 10 секунд
• Время реакции на потерю пламени (FFRT): не более 2 секунд
• Температура окружающей среды при эксплуатации: от -40°C до +60°C
• Степень защиты корпуса: IP40
• Сертификация и соответствие стандартам: UL Listed, CSA Certified, FM Approved

Принцип работы и области применения

Топочный автомат RM7850A1001 управляет полной последовательностью операций горелки: от проверки исходного безопасного состояния до штатного выключения. Цикл включает в себя следующие этапы: предварительная продувка камеры сгорания для удаления остатков горючей смеси, контролируемый розжиг пилотной и основной горелки, стабильная работа с непрерывным мониторингом наличия пламени и постпродувка после выключения.

Данный менеджер горения является оптимальным решением для автоматизации водогрейных и паровых котлов, промышленных печей, сушильных камер и другого теплового оборудования, где требуется бескомпромиссный уровень безопасности и стабильности процесса горения. Совместимость с датчиками пламени серий C7027A, C7035A, C7044A (УФ) и C7015A (ИК) обеспечивает уверенное детектирование пламени при сжигании газа, дизельного топлива и мазута.

Выбор Honeywell RM7850A1001 — это инвестиция в безопасность, эффективность и долгосрочную надежность вашего технологического оборудования, подтвержденная многолетним опытом и экспертизой мирового лидера в области промышленной автоматизации.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
