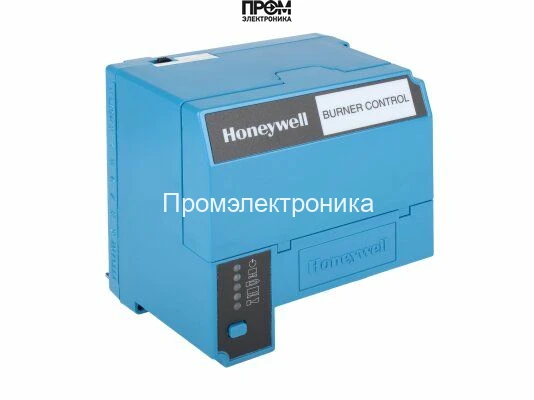

Топочный автомат Honeywell RM7840L1075

Топочный автомат Honeywell RM7840L1075: Микропроцессорное управление и безопасность горения

Топочный автомат (менеджер горения) Honeywell RM7840L1075 — это современный микропроцессорный блок управления для автоматических промышленных и коммерческих горелок. Данное устройство предназначено для комплексного управления процессом розжига, контроля наличия пламени и обеспечения безопасной работы газовых, жидкотопливных и комбинированных горелочных систем. Модель RM7840L1075 является частью интегрированной системы Honeywell 7800 SERIES, которая зарекомендовала себя как отраслевой стандарт надежности и функциональности в сфере автоматизации котельного оборудования.

Применение данного контроллера позволяет повысить эффективность сжигания топлива, снизить эксплуатационные расходы и минимизировать риски возникновения аварийных ситуаций благодаря многоуровневой системе самодиагностики и защиты.

Ключевые особенности и преимущества

• Интегрированное управление: Устройство объединяет в одном корпусе функции таймера продувки, контроля розжига, усилителя сигнала пламени и логического модуля, что упрощает монтаж и сокращает количество внешних компонентов системы.
• Динамическая самодиагностика: Контроллер непрерывно проверяет состояние внутренних цепей и внешних подключенных устройств, обеспечивая немедленное безопасное отключение системы при обнаружении неисправности.
• Информативный дисплей: Оснащен 2-строчным 20-символьным вакуумно-флуоресцентным дисплеем (VFD), который отображает текущий статус работы, последовательность операций, время циклов и диагностические коды неисправностей.
• История неисправностей: Встроенная память сохраняет информацию о последних 6 блокировках (Lockout), что значительно упрощает диагностику и поиск причин сбоев.
• Гибкость применения: Совместим с различными типами датчиков пламени Honeywell, включая ультрафиолетовые (УФ) и ионизационные стержни, что позволяет адаптировать его под конкретный тип горелки и топлива.
• Настраиваемые параметры: Возможность выбора времени продувки и времени отклика на потерю пламени для оптимальной адаптации к требованиям конкретной установки.

Технические характеристики Honeywell RM7840L1075

• Производитель: Honeywell
• Модель: RM7840L1075
• Напряжение питания: 120 В переменного тока (+10% / -15%), 50/60 Гц
• Потребляемая мощность: 10 ВА
• Тип работы: Прерывистый режим (Intermittent Pilot)
• Время отклика на потерю пламени (FFRT): 0.8 или 3.0 секунды (выбирается)
• Время розжига пилотной горелки (PTFI): 3 или 5 секунд (выбирается)
• Дисплей: VFD, 2 строки по 20 символов
• Выходы: Релейные, для управления клапанами, двигателем вентилятора, трансформатором розжига
• Диапазон рабочих температур: от -40 °C до +60 °C
• Степень защиты корпуса: NEMA 1 (IP20)
• Сертификация: UL, CSA, FM Approved

Области применения

Менеджер горения Honeywell RM7840L1075 является оптимальным решением для автоматизации горелочных устройств средней и большой мощности, используемых в следующих установках:

• Паровые и водогрейные котлы
• Промышленные технологические печи
• Генераторы горячего воздуха и теплогенераторы
• Сушильные камеры
• Установки для сжигания отходов (инсинераторы)

Надежность и безопасность

В основе работы автомата горения лежит проверенная микропроцессорная технология, обеспечивающая точное соблюдение временных циклов и последовательности операций. Система динамической проверки реле (Dynamic Relay Check) гарантирует, что контакты реле не "залипли" и находятся в правильном положении перед каждым циклом запуска. При возникновении критической ошибки, такой как потеря пламени во время работы или сбой внутреннего компонента, контроллер мгновенно переходит в состояние безопасной блокировки, прекращая подачу топлива и предотвращая опасные ситуации. Соответствие строгим международным стандартам безопасности подтверждает высочайший уровень надежности данного устройства.

Промэлектроника — официальный дилер Honeywell. sales@prom-elec.com
