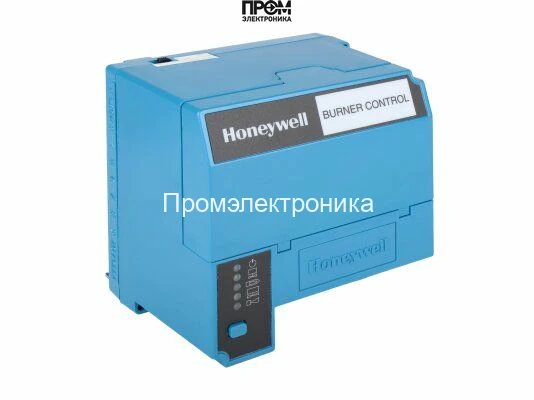

Топочный автомат Honeywell RM7824A1006

Топочный автомат Honeywell RM7824A1006 — Микропроцессорный блок управления горелкой

Топочный автомат Honeywell RM7824A1006 — это высокотехнологичный микропроцессорный контроллер горения, входящий в передовую серию 7800. Устройство предназначено для автоматического управления, розжига и контроля безопасности промышленных и коммерческих горелок, работающих на газе, жидком топливе или в двухтопливном режиме с прерывистым циклом работы. Благодаря своей модульной конструкции и интеллектуальным функциям, RM7824A1006 обеспечивает высочайший уровень надежности, безопасности и эффективности для современных котельных и тепловых установок.

Данный блок управления горелкой разработан для обеспечения полностью автоматизированного цикла работы: от предварительной продувки камеры сгорания до безопасного отключения. Интегрированная система самодиагностики непрерывно контролирует как внутреннее состояние автомата, так и внешние цепи управления, гарантируя отказоустойчивость и предотвращая аварийные ситуации.

Ключевые функциональные возможности и преимущества

• Микропроцессорное управление: Обеспечивает точное и стабильное выполнение всех этапов рабочего цикла — от продувки до контроля пламени, что повышает общую эффективность и безопасность системы.
• Расширенная самодиагностика: Устройство непрерывно выполняет динамическую проверку всех критически важных компонентов. В случае обнаружения неисправности система переходит в безопасное состояние (блокировку), предотвращая запуск горелки.
• Информативный дисплей: Оснащен 2-строчным вакуумно-флуоресцентным дисплеем (VFD), который отображает текущий статус, последовательность операций, время цикла и коды диагностики (до 6 последних ошибок), что значительно упрощает пусконаладку и сервисное обслуживание.
• Универсальность применения: Совместим с различными типами датчиков контроля пламени Honeywell, включая ультрафиолетовые (УФ) сканеры и ионизационные стержни, что позволяет адаптировать автомат под конкретные условия эксплуатации и тип топлива.
• Модульная конструкция: Состоит из базового шасси Q7800 и сменного реле управления RM7824A1006. Такая архитектура упрощает монтаж, замену и модернизацию системы без необходимости полного демонтажа проводки.
• Настраиваемые параметры: Позволяет выбирать время предварительной продувки, время розжига пилотной горелки и время реакции на потерю пламени (FFRT), обеспечивая гибкую настройку под требования конкретной установки.

Технические характеристики и параметры

• Модель: RM7824A1006
• Производитель: Honeywell
• Напряжение питания: 120 В переменного тока (+10% / -15%)
• Частота: 50/60 Гц
• Режим работы: Прерывистый (Intermittent Pilot)
• Время реакции на срыв пламени (FFRT): Выбираемое, 2 или 3 секунды
• Период розжига пилотной горелки (PTFI): Выбираемое, 4 или 10 секунд
• Период стабилизации основного пламени (MFEP): 4 или 10 секунд
• Совместимые усилители пламени: R7847, R7848, R7849, R7851, R7861, R7886
• Температура окружающей среды при эксплуатации: от -40 °C до +60 °C
• Степень защиты: NEMA 1 (IP20)
• Сертификация: Соответствует стандартам UL, CSA, FM, что подтверждает высокий уровень безопасности и надежности.

Область применения

Контроллер горения Honeywell RM7824A1006 является отраслевым стандартом для управления горелочными устройствами средней и большой мощности. Он идеально подходит для использования в следующих системах:

• Паровые и водогрейные котлы
• Промышленные печи и сушильные камеры
• Генераторы горячего воздуха
• Термические окислители (инсинераторы)
• Любое технологическое оборудование, требующее надежного и безопасного сжигания топлива.

Применение данного топочного автомата позволяет не только повысить уровень безопасности эксплуатации теплового оборудования, но и оптимизировать расход топлива за счет точного контроля процесса горения.
