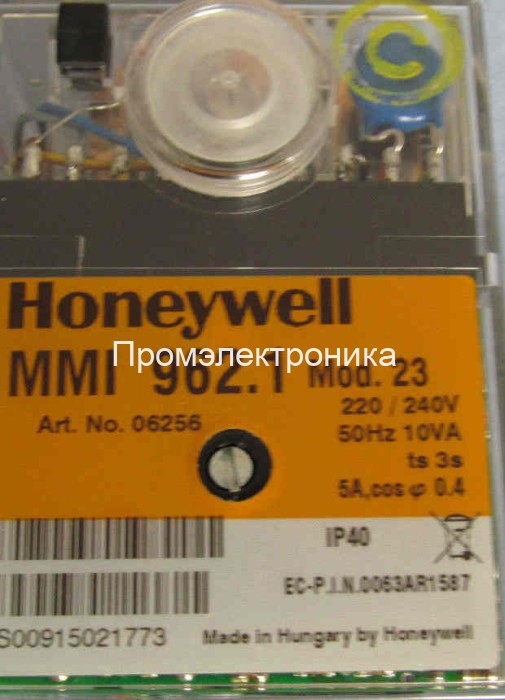

Топочный автомат Honeywell MMI 962.1 Mod.23

Топочный автомат Honeywell MMI 962.1 Mod.23 (Арт: 06256)

Топочный автомат Honeywell MMI 962.1 Mod.23 (артикул 06256) — это высокотехнологичный микропроцессорный менеджер горения, разработанный для управления и контроля наддувных газовых, жидкотопливных и комбинированных горелок средней и большой мощности. Данное устройство является ключевым элементом системы безопасности и автоматизации котельного оборудования, обеспечивая стабильный, эффективный и безопасный процесс сжигания топлива в соответствии с европейским стандартом EN 298.

Применение автомата горения MMI 962.1 гарантирует точное соблюдение всех этапов рабочего цикла горелки — от предварительной продувки камеры сгорания до контролируемого розжига и непрерывного мониторинга пламени во время работы. Благодаря микропроцессорной основе, устройство обеспечивает исключительную точность временных интервалов и стабильность параметров, что критически важно для современных отопительных систем и промышленных установок.

Область применения и назначение

Менеджер горения Honeywell MMI 962.1 Mod.23 предназначен для автоматизации работы двухступенчатых или модулируемых (при использовании соответствующего регулятора) наддувных горелок. Он находит широкое применение в следующих системах:

• Водогрейные и паровые котлы средней и высокой мощности.
• Промышленные теплогенераторы и воздухонагреватели.
• Технологические печи и сушильные камеры.
• Установки, работающие на природном газе, сжиженном газе или дизельном топливе.

Основная задача устройства — обеспечить полностью автоматический запуск горелки, контролировать наличие и стабильность пламени, а также выполнять безопасное отключение системы при возникновении любых нештатных ситуаций, предотвращая риски утечки топлива и взрыва.

Ключевые преимущества и особенности

• Высокая надежность: Микропроцессорное управление обеспечивает стабильность и точность выполнения программ, минимизируя влияние колебаний напряжения и температуры.
• Универсальность контроля пламени: Поддерживает работу с различными типами датчиков — ионизационным электродом (для газовых горелок) или ультрафиолетовым датчиком серии QRA (для газовых и жидкотопливных горелок).
• Функция управления воздушной заслонкой: Автомат координирует работу сервопривода воздушной заслонки, обеспечивая оптимальное соотношение топливо/воздух на всех этапах работы.
• Встроенная система диагностики: В случае аварийной блокировки, встроенный светодиодный индикатор отображает код ошибки, что значительно упрощает и ускоряет диагностику неисправностей сервисным персоналом.
• Повышенная безопасность: Реализована проверка на наличие постороннего света перед запуском и непрерывный контроль сигнала пламени во время работы. При потере пламени происходит мгновенное защитное отключение.
• Соответствие стандартам: Полностью соответствует требованиям стандарта безопасности для автоматов горения EN 298.

Технические характеристики

• Модель: MMI 962.1 Mod.23
• Артикул производителя: 06256
• Напряжение питания: 220/240 В (-15% / +10%), 50/60 Гц
• Потребляемая мощность: ~12 ВА
• Время предварительной продувки (t_v): ~23 секунды
• Предохранительное время безопасности (t_s): ~3 секунды
• Время перед розжигом (t_z): ~3 секунды
• Время последующей продувки (t_n): ~15 секунд
• Тип датчика пламени: Ионизационный электрод или УФ-датчик QRA...
• Минимальный ток ионизации: 3-5 мкА
• Класс защиты корпуса: IP40
• Диапазон рабочих температур: от -20°C до +60°C
• Монтажное положение: Любое

Принцип работы и функции безопасности

Цикл работы топочного автомата Honeywell MMI 962.1 строго регламентирован для обеспечения максимальной безопасности. При подаче команды на запуск, устройство последовательно выполняет следующие шаги: самодиагностика, запуск двигателя вентилятора, контроль давления воздуха, открытие воздушной заслонки в положение для продувки, выдержка времени предварительной продувки для удаления остатков несгоревших газов. Затем заслонка перемещается в положение розжига, включается трансформатор розжига и открывается топливный клапан первой ступени. После успешного обнаружения пламени трансформатор отключается, и горелка переходит в рабочий режим. Если пламя не образуется в течение предохранительного времени, автомат блокирует систему и сигнализирует об аварии.

Компания Промэлектроника — официальный дилер Honeywell. Для консультаций и заказа обращайтесь: sales@prom-elec.com
