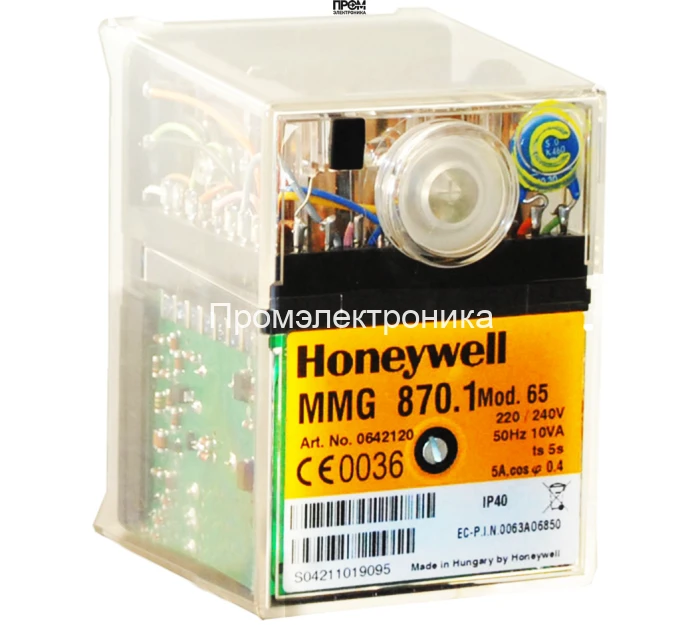

Топочный автомат Honeywell MMG 870.1 Mod.65

Топочный автомат Honeywell MMG 870.1 Mod.65 (Арт: 0642120)

Топочный автомат Honeywell MMG 870.1 Mod.65 (артикул 0642120) — это современный микропроцессорный менеджер горения, разработанный для управления и контроля двухступенчатых наддувных (вентиляторных) горелок, работающих на газе или жидком топливе. Устройство обеспечивает полностью автоматический и безопасный цикл розжига, работы и отключения горелочного оборудования средней и высокой мощности. Данный блок управления является ключевым элементом в построении надежных и эффективных систем отопления, теплогенерации и технологических процессов.

Разработанный компанией Honeywell, мировым лидером в области автоматизации, автомат горения MMG 870.1 Mod.65 соответствует самым строгим европейским стандартам безопасности и качества. Его применение гарантирует стабильную работу котла или теплогенератора, минимизирует риски аварийных ситуаций и оптимизирует расход топлива за счет точного контроля всех этапов горения.

Ключевые особенности и функциональные преимущества

• Универсальность: Предназначен для работы с газовыми и жидкотопливными двухступенчатыми горелками с прерывистым режимом работы.
• Высокий уровень безопасности: Осуществляет непрерывный контроль наличия пламени во время работы. В случае срыва пламени или другой нештатной ситуации, автомат мгновенно прекращает подачу топлива, предотвращая аварии.
• Информативная диагностика: Встроенная система самодиагностики с визуальной индикацией кода неисправности через цветной светодиод. Это позволяет сервисному инженеру быстро определить причину сбоя и устранить ее.
• Надежный контроль пламени: Работает в паре с ионизационным электродом (для газа) или инфракрасным датчиком пламени IRD 1020.1 (для жидкого топлива), обеспечивая точное и быстрое детектирование.
• Программное управление: Микропроцессорное управление обеспечивает точное соблюдение временных интервалов всех циклов: предварительной продувки, розжига, стабилизации и пост-вентиляции.
• Защита от пониженного напряжения: Устройство автоматически отключается при падении напряжения ниже допустимого уровня, предотвращая некорректную работу и возможные повреждения.

Технические характеристики Honeywell MMG 870.1 Mod.65

• Производитель: Honeywell (Satronic)
• Артикул: 0642120
• Модель: MMG 870.1 Mod.65
• Применение: Двухступенчатые наддувные горелки на газе/жидком топливе
• Напряжение питания: 220 / 240 В (-15...+10%)
• Частота: 50 / 60 Гц
• Потребляемая мощность: ~10 ВА
• Время предварительной продувки (t1): ~65 сек.
• Предохранительное время безопасности (TSA): макс. 10 сек.
• Время перед поджигом (t3): ~2 сек.
• Время после поджига (t4): ~5 сек.
• Пауза между включением 1-й и 2-й ступени (t5): ~10 сек.
• Датчики пламени: Ионизационный электрод или ИК-датчик IRD 1020.1
• Класс защиты корпуса: IP40
• Температура эксплуатации: от -20°C до +60°C
• Монтажное положение: Любое

Принцип работы и области применения

Менеджер горения Honeywell MMG 870.1 Mod.65 управляет полным циклом работы горелки. При подаче сигнала на запуск, автомат инициирует программу, включающую проверку реле давления воздуха, запуск вентилятора для предварительной продувки камеры сгорания (удаление остатков несгоревшего топлива), подачу напряжения на трансформатор розжига и открытие топливных клапанов. После успешного розжига и стабилизации пламени, устройство переводит горелку в рабочий режим, непрерывно контролируя горение. При выключении или аварии выполняется безопасное отключение с последующей продувкой.

Данная модель широко используется в составе:

• Промышленных и бытовых отопительных котлов.
• Парогенераторов и водонагревателей.
• Тепловых пушек и воздухонагревателей.
• Сушильных камер и покрасочных установок.

Замена устаревших или вышедших из строя блоков управления на Honeywell MMG 870.1 Mod.65 позволяет повысить безопасность и энергоэффективность котельного оборудования. Монтаж должен производиться исключительно квалифицированным персоналом в соответствии с технической документацией производителя.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
