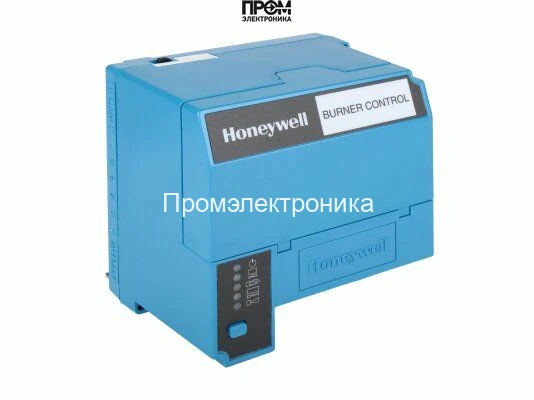

Топочный автомат Honeywell EC7890B1010

Топочный автомат Honeywell EC7890B1010: Надежность и безопасность для промышленных горелок

Микропроцессорный топочный автомат Honeywell EC7890B1010 представляет собой высокотехнологичный блок управления, разработанный для обеспечения полностью автоматического и безопасного цикла розжига и контроля горения в промышленных горелочных устройствах. Являясь ключевым компонентом модульной системы Honeywell 7800 SERIES, этот контроллер гарантирует высочайший уровень надежности, эффективности и соответствия современным стандартам промышленной безопасности.

Устройство предназначено для управления горелками с прерывистым режимом работы, обеспечивая точное выполнение всех этапов: от предварительной вентиляции камеры сгорания до безопасного отключения. Его применение позволяет минимизировать риски, связанные с работой топливосжигающего оборудования, и оптимизировать расход топлива за счет точного контроля процессов.

Ключевые преимущества и технические особенности

• Интеллектуальное микропроцессорное управление: В основе автомата лежит мощный микропроцессор, который обеспечивает динамическую самодиагностику и прецизионное соблюдение временных интервалов. Это полностью исключает погрешности, свойственные устаревшим электромеханическим реле, и гарантирует стабильную, предсказуемую работу горелки в любых условиях.
• Многоуровневая система безопасности: EC7890B1010 реализует полный комплекс защитных функций. Функция безопасного запуска (Safe Start Check) проверяет систему перед каждым циклом. В процессе работы осуществляется непрерывный контроль пламени, а при его потере или обнаружении неисправности происходит мгновенная блокировка с записью кода ошибки, что предотвращает утечку топлива и возникновение аварийных ситуаций.
• Расширенная диагностика и HMI: Интегрированный 2-строчный вакуумно-флуоресцентный дисплей (VFD) предоставляет исчерпывающую информацию о текущем статусе, этапе цикла, силе сигнала пламени (0-5 VDC) и кодах неисправностей на английском языке. Встроенный журнал хранит информацию о 6 последних блокировках, что значительно упрощает диагностику и сокращает время простоя оборудования.
• Программируемая логика и гибкость конфигурации: С помощью выносного дисплея S7800 или специализированного ПО можно настроить более 15 параметров, включая время предварительной продувки, тип пилотной горелки и логику работы при сбое. Это позволяет адаптировать автомат под уникальные требования любого технологического процесса и типа топлива.
• Модульная конструкция: Контроллер выполнен в виде сменного релейного модуля, который устанавливается на универсальную цокольную базу Q7800. Такая архитектура упрощает монтаж, техническое обслуживание и модернизацию системы, позволяя производить замену компонентов без демонтажа всей проводки.

Области применения

Топочный автомат Honeywell EC7890B1010 является отраслевым стандартом для управления горелками в следующих сферах:

• Промышленные паровые и водогрейные котлы большой и средней мощности.
• Технологические печи в металлургии, химической и пищевой промышленности.
• Сушильные камеры и покрасочные линии.
• Мощные теплогенераторы и воздухонагреватели.
• Установки для сжигания отходов.
• Оборудование в нефтегазовом секторе.

Техническая спецификация

• Производитель: Honeywell
• Модель: EC7890B1010
• Серия: 7800 SERIES
• Назначение: Программируемый блок управления горелкой с прерывистым циклом
• Напряжение питания: 220/240 VAC (+10% / -15%), 50/60 Hz
• Время предварительной продувки (Pre-Purge): Программируемое
• Дисплей: Встроенный 2-строчный VFD
• Диагностика: Самоконтроль, история на 6 блокировок, отображение статуса и параметров
• Совместимость с детекторами пламени: Ректификационные, ультрафиолетовые (UV), инфракрасные (IR) (требуется соответствующий усилитель серии R78xx)
• Диапазон рабочих температур: от -40 °C до +60 °C
• Степень защиты корпуса: NEMA 1 (эквивалент IP20)

Интеграция контроллера Honeywell EC7890B1010 в вашу систему сжигания топлива — это стратегический шаг к повышению эксплуатационной готовности оборудования, снижению операционных рисков и достижению максимальной эффективности.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
