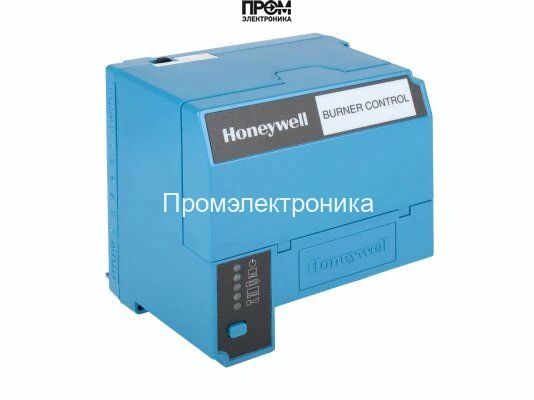

Топочный автомат Honeywell EC7830A1041

Топочный автомат Honeywell EC7830A1041: Надежность и безопасность для промышленных систем горения

Топочный автомат (менеджер горения) Honeywell EC7830A1041 — это микропроцессорное устройство из серии 7800, предназначенное для комплексного управления, контроля и обеспечения безопасности промышленных и коммерческих горелочных систем, работающих на газе, жидком топливе или комбинированном топливе. Данный контроллер является отраслевым стандартом, гарантирующим высокую надежность, точность и соответствие строгим международным нормам безопасности.

Разработанный компанией Honeywell, мировым лидером в области автоматизации, EC7830A1041 обеспечивает полный цикл управления горелкой: от предварительной продувки и розжига до контроля пламени в рабочем режиме и безопасного отключения. Интегрированная система самодиагностики непрерывно проверяет внутренние компоненты и внешние цепи, предотвращая запуск или продолжая работу в небезопасных условиях.

Ключевые функциональные возможности

• Микропроцессорное управление: Обеспечивает стабильную и точную работу, повторяемость циклов и гибкость настроек для оптимизации процесса горения.
• Динамическая самодиагностика: Устройство непрерывно контролирует собственное состояние и состояние подключенных датчиков, что значительно повышает уровень безопасности всей системы.
• Универсальный контроль пламени: Совместим с различными типами датчиков пламени Honeywell, включая ультрафиолетовые (серии C7027, C7035, C7044) и ионизационные стержни (датчики-электроды). Тип датчика выбирается программно.
• Информативный дисплей: Встроенный 2-строчный буквенно-цифровой дисплей (при использовании клавиатурного модуля S7800A) отображает текущий статус работы, последовательность выполнения операций, время циклов и коды диагностики на русском или английском языке.
• Коммуникационные возможности: Поддержка протокола Modbus RTU через опциональный модуль S7810M позволяет интегрировать топочный автомат в системы АСУ ТП для удаленного мониторинга, управления и сбора данных.
• Функция блокировки при неисправности: При обнаружении критической ошибки (например, потеря пламени в рабочем режиме или наличие постороннего пламени) автомат мгновенно переходит в состояние безопасной блокировки, прекращая подачу топлива.

Технические характеристики и параметры

• Модель: EC7830A1041
• Производитель: Honeywell
• Напряжение питания: 220-240 В переменного тока, 50/60 Гц
• Время предварительной продувки (Purge Timing): Настраивается с помощью соответствующих картриджей таймера ST7800.
• Время отклика на потерю пламени (FFRT): Стандартно 2 или 3 секунды (в зависимости от конфигурации).
• Степень защиты корпуса: IP40 (при установке на монтажную цокольную панель).
• Диапазон рабочих температур: от -40 °C до +60 °C.
• Сертификация: Соответствует стандартам CE (EN298), UL, CSA, что подтверждает его пригодность для использования в ответственных промышленных установках.

Области применения

Топочный автомат Honeywell EC7830A1041 является идеальным решением для автоматизации широкого спектра теплогенерирующего оборудования:

• Паровые и водогрейные котлы большой и средней мощности.
• Промышленные печи для термообработки и сушки.
• Технологические нагреватели в нефтегазовой и химической промышленности.
• Сжигательные установки (инсинераторы).
• Газовые и жидкотопливные горелки с прерывистым режимом работы.

Благодаря своей модульной конструкции, включающей монтажную базу Q7800, сменные реле и таймеры, контроллер EC7830A1041 обеспечивает простоту монтажа, обслуживания и модернизации существующих систем управления горелками.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
