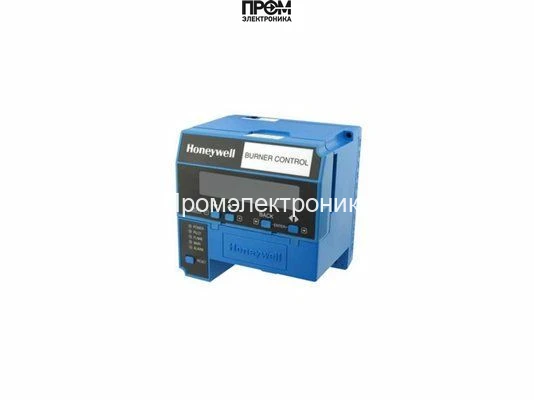

Топочный автомат Honeywell EC7820A1026

Топочный автомат Honeywell EC7820A1026: Интеллектуальное управление горелкой

Топочный автомат Honeywell EC7820A1026 — это микропроцессорный контроллер горения, разработанный для автоматического управления газовыми, жидкотопливными и комбинированными горелками с прерывистым циклом работы. Данное устройство является ключевым элементом современных систем автоматизации котельного оборудования, обеспечивая максимальную безопасность, эффективность и надежность процесса сжигания топлива в промышленных и коммерческих установках.

Интегрируя передовые технологии Honeywell, модель EC7820A1026 представляет собой интеллектуальное решение для управления розжигом и контроля пламени. Устройство выполняет полный цикл операций: от предварительной продувки камеры сгорания до безопасного отключения горелки, непрерывно отслеживая все критические параметры системы.

Ключевые функциональные возможности и преимущества

Применение контроллера EC7820A1026 позволяет оптимизировать работу отопительных систем, снизить эксплуатационные расходы и минимизировать риски возникновения аварийных ситуаций. Его архитектура отвечает самым строгим международным стандартам безопасности.

• Микропроцессорное управление: Обеспечивает точное соблюдение временных интервалов всех этапов рабочего цикла (предпродувка, розжиг, стабилизация пламени, постпродувка), что гарантирует стабильное и эффективное горение.
• Динамическая самодиагностика (Dynamic Self-Check): Система непрерывно проверяет исправность внутренних компонентов и внешних цепей безопасности. При обнаружении неисправности автомат блокирует работу горелки, предотвращая опасные ситуации.
• Универсальность контроля пламени: Совместимость с различными усилителями пламени (приобретаются отдельно) позволяет использовать датчики как ультрафиолетового (UV), так и ионизационного (Flame Rod) типа, адаптируясь под конкретный вид топлива и конструкцию горелки.
• Информативная светодиодная индикация: На передней панели устройства расположены светодиоды, отображающие текущий статус работы, последовательность операций и коды ошибок. Это значительно упрощает пусконаладку, техническое обслуживание и диагностику неисправностей.
• Модульная конструкция: Топочный автомат состоит из монтажной цокольной базы, основного модуля и сменной карты времени продувки (Purge Card). Такая архитектура обеспечивает гибкость конфигурации и простоту замены компонентов без необходимости демонтажа всей системы.
• Высокий уровень безопасности: Реализована функция блокировки при сбое розжига или потере пламени во время работы. Устройство соответствует требованиям стандартов UL, CSA и FM, что подтверждает его надежность для применения на ответственных объектах.

Технические характеристики и параметры

Общие данные:

• Производитель: Honeywell
• Артикул: EC7820A1026
• Тип устройства: Программируемый топочный автомат / контроллер горения
• Применение: Автоматически управляемые горелки для промышленных котлов, печей, теплогенераторов.

Электрические и эксплуатационные параметры:

• Напряжение питания: 120 В переменного тока (+10% / -15%)
• Частота: 50/60 Гц
• Режим работы пилотной горелки: Прерывистый (Intermittent Pilot)
• Время отклика на потерю пламени (FFRT): Номинально 0.8 или 3 секунды (зависит от усилителя)
• Температура окружающей среды при эксплуатации: от -40°C до +60°C
• Монтаж: На суббазу Q7800A/B
• Совместимость с усилителями пламени: Серия R78xx (например, R7847, R7849, R7861)
• Карта времени продувки: Задается с помощью сменных карт ST7800A

Области применения

Топочный автомат Honeywell EC7820A1026 является отраслевым стандартом для управления одиночными горелками средней и большой мощности. Он успешно применяется в следующих системах:

• Паровые и водогрейные котлы
• Промышленные сушильные и обжиговые печи
• Теплогенераторы и воздухонагреватели
• Установки для сжигания технологических отходов
• Энергетические комплексы в нефтегазовой и химической промышленности

Выбирая Honeywell EC7820A1026, вы инвестируете в проверенное и авторитетное решение, которое гарантирует безопасность персонала, защиту оборудования и стабильность технологических процессов.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
