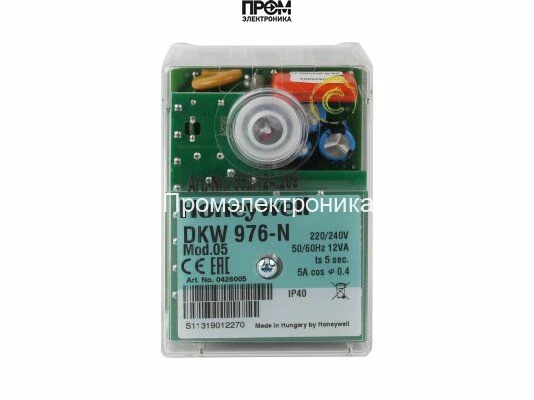

Топочный автомат Honeywell DKW 976-N Mod.05

Топочный автомат Honeywell DKW 976-N Mod.05 (Арт: 0426005) – Блок управления горелкой

Топочный автомат Honeywell DKW 976-N Mod.05, артикул 0426005, представляет собой высоконадежный микропроцессорный блок управления и контроля для наддувных горелок, работающих на газе или жидком топливе. Данное устройство разработано для обеспечения полностью автоматического, безопасного и эффективного цикла розжига и контроля пламени в прерывистом режиме работы (как минимум одно контролируемое отключение каждые 24 часа). Менеджер горения DKW 976-N Mod.05 является ключевым элементом современных отопительных систем, гарантирующим их стабильную и безаварийную эксплуатацию в соответствии с европейским стандартом EN 298.

Назначение и область применения

Блок управления горелкой Honeywell DKW 976-N Mod.05 предназначен для использования в бытовых, коммерческих и промышленных отопительных установках малой и средней мощности. Он управляет работой газовых, дизельных и комбинированных горелок с вентилятором, обеспечивая точное соблюдение всех фаз рабочего цикла – от предварительной вентиляции камеры сгорания до безопасного отключения.

• Теплогенераторы и водогрейные котлы.
• Парогенераторы и промышленные печи.
• Воздухонагреватели и сушильные установки.
• Горелочные устройства, требующие прерывистого цикла работы.

Ключевые особенности и преимущества

Модель DKW 976-N Mod.05 от Honeywell обладает рядом технических преимуществ, которые делают ее востребованным решением для производителей котельного оборудования и сервисных инженеров.

• Высокая степень безопасности: Встроенная система самодиагностики непрерывно контролирует внутренние цепи и внешние компоненты. При обнаружении неисправности или срыве пламени автомат мгновенно переходит в состояние безопасной блокировки, предотвращая аварийные ситуации.
• Информативная диагностика: Наличие светодиодного индикатора, который с помощью цветовых кодов и мигания информирует о текущем рабочем состоянии и точном коде ошибки при блокировке. Это значительно упрощает пусконаладку и поиск неисправностей.
• Универсальность контроля пламени: Автомат совместим с различными типами датчиков пламени, включая ионизационные электроды (для газовых горелок) и инфракрасные фоторезисторы типа QRB... (для жидкотопливных горелок), что расширяет его применяемость.
• Стабильность и надежность: Микропроцессорное управление обеспечивает точное соблюдение временных интервалов программы розжига, независимо от колебаний напряжения в сети и температуры окружающей среды.
• Простота монтажа и замены: Устройство имеет стандартный цоколь для быстрой и безошибочной установки, что позволяет легко заменять устаревшие или вышедшие из строя автоматы горения без изменения электрической схемы.

Технические характеристики

• Артикул производителя: 0426005
• Производитель: Honeywell
• Модель: DKW 976-N Mod.05
• Напряжение питания: 220 / 240 В (-15...+10%), 50/60 Гц
• Потребляемая мощность: ~12 ВА
• Время предварительной вентиляции (t1): ~13 сек
• Предохранительное время (t2): 5 сек
• Время перед розжигом (t3): ~2.5 сек
• Режим работы: Прерывистый
• Датчик пламени: Ионизационный электрод или фотодатчик QRB...
• Класс защиты корпуса: IP40
• Диапазон температур эксплуатации: от -10 °C до +60 °C
• Монтажное положение: Произвольное

Принцип работы и безопасность

При подаче сигнала на запуск от термостата, топочный автомат Honeywell DKW 976-N Mod.05 инициирует программную последовательность. Сначала включается вентилятор горелки для предварительной продувки камеры сгорания (время t1) с целью удаления остатков несгоревшего топлива. Затем подается напряжение на трансформатор розжига и открывается топливный клапан. В течение предохранительного времени (t2) должно произойти воспламенение и появиться стабильный сигнал от датчика пламени. После успешного розжига автомат переходит в режим рабочего контроля. В случае отсутствия сигнала о наличии пламени по истечении времени t2, устройство немедленно прекращает подачу топлива и переходит в режим аварийной блокировки с соответствующей световой индикацией.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
