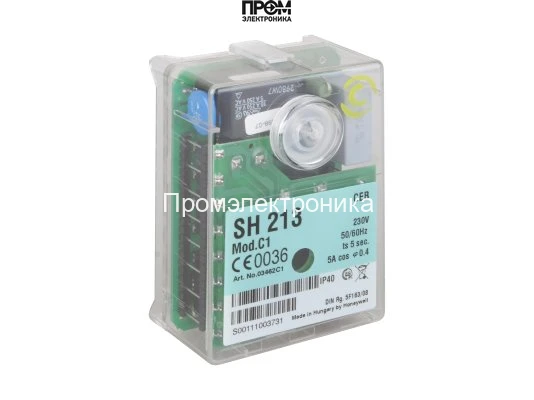

Топочный автомат Elco SH 213 Mod.C1

Топочный автомат Elco SH 213 Mod.C1 (Арт: 13011049) – Микропроцессорный менеджер горения

Топочный автомат Elco SH 213 Mod.C1 с артикулом 13011049 представляет собой современный микропроцессорный блок управления, разработанный для автоматического контроля и безопасного управления газовыми горелками прерывистого режима работы. Это ключевой компонент автоматики безопасности, обеспечивающий надежный розжиг, стабильное горение и немедленное отключение подачи топлива в случае возникновения нештатных ситуаций. Произведенный компанией Elco, данный менеджер горения является эталоном европейского качества и инженерной точности в сфере промышленного и бытового отопительного оборудования.

Устройство выполняет полный цикл управления горелочным устройством, начиная с предварительной вентиляции камеры сгорания и заканчивая контролем наличия пламени во время работы. Благодаря применению передовых алгоритмов, автомат горения Elco SH 213 Mod.C1 гарантирует максимальную эффективность сжигания топлива и соответствие строгим экологическим нормам.

Ключевые функциональные особенности и преимущества

• Микропроцессорное управление: Обеспечивает высокую точность временных интервалов всех этапов работы горелки, стабильность и повторяемость циклов розжига, что критически важно для сложных отопительных систем.
• Полный контроль безопасности: Автомат осуществляет непрерывный мониторинг ключевых параметров, включая контроль наличия пламени с помощью ионизационного электрода, и обеспечивает защитное отключение при срыве пламени или неудачном розжиге.
• Интегрированная система самодиагностики: Устройство оснащено функцией диагностики с возможностью индикации кода ошибки, что значительно упрощает поиск неисправностей и сокращает время простоя оборудования.
• Высокая помехоустойчивость: Конструкция автомата горения разработана для стабильной работы в условиях промышленных электромагнитных помех, что гарантирует его надежность на производственных объектах.
• Соответствие европейским стандартам: Модель SH 213 Mod.C1 сертифицирована в соответствии со стандартом EN 298 (Автоматические системы управления для газовых горелок), что подтверждает ее высокий уровень безопасности и надежности.
• Продуманная конструкция: Компактный корпус и стандартизированный цоколь обеспечивают простоту монтажа и замены устройства при проведении сервисного обслуживания.

Технические характеристики и параметры

Детальные спецификации подтверждают экспертный уровень и технологичность данного блока управления горелкой.

• Производитель: Elco
• Модель: SH 213 Mod.C1
• Артикул для заказа: 13011049
• Назначение: Управление газовыми горелками прерывистого действия
• Напряжение питания: 220/240 В (-15% / +10%)
• Частота сети: 50/60 Гц
• Потребляемая мощность: прибл. 10 ВА
• Время предварительной вентиляции (t1): 35 с
• Предохранительное время безопасности (t2): 3 с
• Время перед розжигом (t3): 2 с
• Тип датчика пламени: Ионизационный электрод
• Минимальный ток ионизации: > 1 мкА
• Класс защиты корпуса: IP40
• Диапазон рабочих температур: от -10 °C до +60 °C
• Температура хранения: от -20 °C до +80 °C

Области применения

Топочный автомат Elco SH 213 Mod.C1 является неотъемлемой частью современных систем отопления и технологических установок. Он широко применяется для управления горелками в составе:

• Водогрейных и паровых котлов средней и высокой мощности.
• Теплогенераторов и воздушных отопителей.
• Промышленных печей и сушильных камер.
• Технологического оборудования, требующего контролируемого сжигания газа.

Выбор данного менеджера горения — это инвестиция в безопасность, эффективность и долговечность вашей котельной или производственной линии. Оригинальные комплектующие от Elco гарантируют полную совместимость и максимальный ресурс работы оборудования.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
