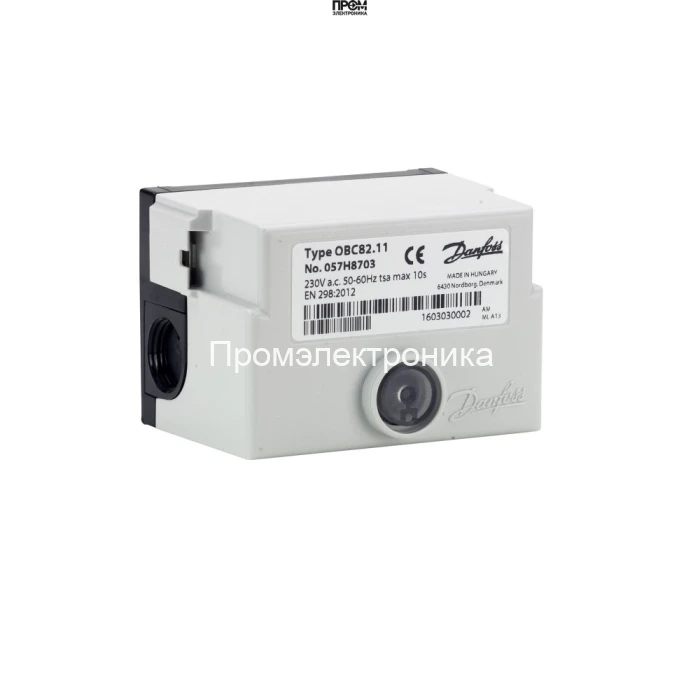

Топочный автомат Elco OBC 82.10 057H8702

Топочный автомат Elco OBC 82.10 (057H8702) для жидкотопливных горелок

Артикул: 65324544

Техническое описание и принцип работы

Топочный автомат Elco OBC 82.10 с артикулом производителя 057H8702 представляет собой современный микропроцессорный блок управления, разработанный для автоматизации и обеспечения безопасности работы одноступенчатых жидкотопливных горелок с вентилятором. Данное устройство является ключевым элементом системы управления котла или теплогенератора, отвечая за полный цикл розжига, контроль наличия пламени и безопасное отключение в случае возникновения нештатных ситуаций. Применение микропроцессорной технологии гарантирует высокую точность временных интервалов и стабильность работы, что напрямую влияет на эффективность сгорания топлива и общую надежность отопительной системы.

Принцип действия автомата горения Elco OBC 82.10 основан на строгой последовательности операций, регламентированной европейскими стандартами безопасности. При подаче запроса на тепло, контроллер выполняет самодиагностику, после чего запускает двигатель вентилятора горелки для осуществления цикла предварительной вентиляции (продувки). Этот этап необходим для удаления из камеры сгорания остаточных продуктов горения и создания безопасных условий для розжига. По истечении времени предвентиляции, устройство подает напряжение на трансформатор розжига и открывает топливный клапан. В течение предохранительного времени автомат ожидает сигнала от датчика пламени. При успешном обнаружении стабильного пламени, система переходит в штатный режим работы. В случае отсутствия сигнала о пламени, контроллер блокирует подачу топлива и переходит в режим аварийной остановки, сигнализируя о неисправности.

Ключевые особенности и эксплуатационные преимущества

• Высокая надежность: Микропроцессорное управление обеспечивает точное соблюдение всех временных параметров и последовательности операций, минимизируя риск сбоев.
• Комплексная безопасность: Устройство осуществляет непрерывный контроль пламени во время работы и автоматически блокирует горелку при его погасании или неудачном розжиге, предотвращая утечку топлива.
• Информативная диагностика: Встроенная система светодиодной индикации позволяет быстро определить текущее состояние автомата и коды ошибок, что значительно упрощает пусконаладочные работы и сервисное обслуживание.
• Оптимизация процесса горения: Точно заданные временные интервалы пред- и пост-вентиляции способствуют более полному сгоранию топлива, повышению КПД установки и снижению выбросов вредных веществ.
• Совместимость: Разработано для работы с аналоговыми фоторезисторами типа LD/LDS, что обеспечивает широкую применяемость с различными моделями горелок Elco и других производителей.
• Простота монтажа: Стандартизированный цоколь и компактные размеры облегчают установку и замену устройства в щите управления котла.

Технические характеристики Elco OBC 82.10

• Модель: OBC 82.10
• Артикул производителя: 057H8702
• Напряжение питания: 220 - 240 В (-15%/+10%)
• Частота сети: 50/60 Гц
• Потребляемая мощность: прибл. 5 ВА
• Тип горелок: для одноступенчатых жидкотопливных горелок с наддувом
• Режим работы: прерывистый
• Время предварительной вентиляции (t1): ~13 сек
• Предохранительное время (t2): ~10 сек
• Время перед поджигом (t3): ~13 сек
• Время пост-вентиляции (tn): ~10 сек
• Тип датчика пламени: Фоторезистор LD/LDS
• Класс электрической защиты: IP40
• Диапазон температур окружающей среды: от -10°C до +60°C
• Стандарт соответствия: EN 298

Области применения

Топочный автомат Elco OBC 82.10 является неотъемлемой частью систем управления в различных сферах, где используются жидкотопливные горелки. Его надежность и соответствие строгим стандартам безопасности делают его идеальным выбором для:

• Бытовых и коммерческих отопительных котлов.
• Промышленных паровых и водогрейных котлов малой и средней мощности.
• Теплогенераторов и воздухонагревателей прямого и непрямого нагрева.
• Сушильных камер и покрасочных комплексов.
• Других технологических установок, требующих автоматизированного и безопасного сжигания жидкого топлива.

Выбор контроллера Elco OBC 82.10 (057H8702) — это инвестиция в безопасность, эффективность и бесперебойную работу вашего теплового оборудования.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
