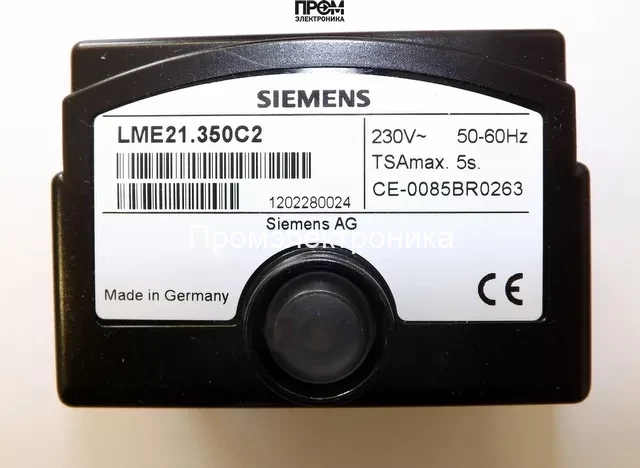

Топочный автомат Elco LME21.350C2

Топочный автомат (менеджер горения) Elco LME21.350C2, Арт. 65326123

Топочный автомат Elco LME21.350C2 (Артикул: 65326123) — это современный микропроцессорный менеджер горения, предназначенный для управления и контроля наддувных газовых и жидкотопливных горелок малой и средней мощности, работающих в прерывистом режиме. Устройство обеспечивает полностью автоматизированный и безопасный процесс розжига, работы и отключения горелочного оборудования, что делает его ключевым элементом в системах отопления, вентиляции и промышленных технологических установках.

Разработанный компанией Elco, ведущим европейским производителем теплотехнического оборудования, автомат горения LME21.350C2 является эталоном надежности и точности. Его применение гарантирует оптимизацию процесса сгорания топлива, повышение энергоэффективности системы и соответствие строгим европейским стандартам безопасности, таким как EN 298.

Ключевые функциональные возможности и особенности

• Микропроцессорное управление: Обеспечивает высокую точность временных интервалов и стабильность рабочих циклов независимо от колебаний напряжения в сети и температуры окружающей среды.
• Универсальность применения: Предназначен для 1- или 2-ступенчатых газовых/жидкотопливных горелок с прерывистым режимом работы (минимум одно контролируемое отключение каждые 24 часа).
• Контроль пониженного напряжения: Встроенная система защиты автоматически отключает горелку при падении напряжения ниже допустимого уровня, предотвращая нестабильную работу и аварийные ситуации.
• Контроль давления воздуха: Функция проверки реле давления воздуха (прессостата) на корректность работы перед каждым запуском горелки.
• Информативная диагностика: Многоцветная светодиодная индикация (красный, желтый, зеленый) предоставляет детальную информацию о текущем рабочем состоянии и позволяет быстро считывать коды ошибок для оперативной диагностики неисправностей.
• Ограничение количества повторных запусков: Предусмотрена функция ограничения числа повторных розжигов в случае нестабильного пламени.

Технические характеристики Elco LME21.350C2

• Производитель: Elco
• Модель: LME21.350C2
• Артикул: 65326123
• Напряжение питания: AC 220...240 В (-15% / +10%)
• Частота сети: 50/60 Гц (±6%)
• Время предварительной продувки (t1): 35 секунд
• Предохранительное время безопасности (t2): 3 секунды
• Время перед розжигом (предзапал) (t3n): 5 секунд
• Потребляемая мощность: ~12 ВА
• Класс защиты: IP40 (при монтаже в щит или на горелку)
• Диапазон рабочих температур: от -20 °C до +60 °C
• Совместимые датчики пламени:
  • Ионизационный электрод (для газовых горелок)
  • Ультрафиолетовый датчик Siemens QRA... (для газовых и жидкотопливных горелок)
• Монтаж: Непосредственно на цоколь горелки или в шкаф автоматики.

Область применения и принцип работы

Менеджер горения Elco LME21.350C2 является неотъемлемой частью современных котельных установок, теплогенераторов, промышленных печей и сушильных камер. Его основная задача — управление последовательностью операций при запуске и работе горелки: от предварительной вентиляции камеры сгорания для удаления остатков несгоревшего топлива до контроля наличия стабильного пламени во время работы.

При подаче команды на запуск, автомат проверяет исходное состояние всех контролируемых элементов (реле давления воздуха, наличие постороннего света), запускает двигатель вентилятора для продувки, подает напряжение на трансформатор розжига и открывает топливные клапаны. После появления устойчивого сигнала пламени от датчика, устройство переходит в рабочий режим, непрерывно контролируя горение. В случае срыва пламени или другой нештатной ситуации, LME21.350C2 мгновенно прекращает подачу топлива и переходит в режим аварийной блокировки, сигнализируя о неисправности.

Выбирая топочный автомат Elco LME21.350C2, вы инвестируете в безопасность, эффективность и долговечность вашего теплового оборудования.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
