Топочный автомат Elco LGB22.330A17

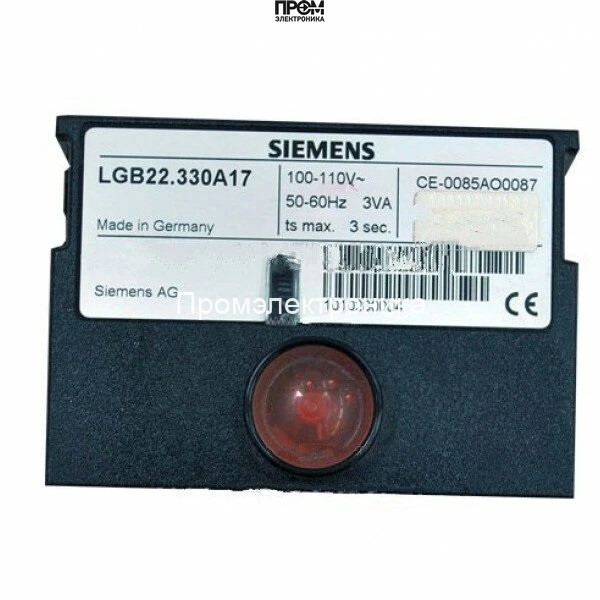

Топочный автомат Elco LGB22.330A17 (Арт: 65320035) от Siemens

Представляем топочный автомат Elco LGB22.330A17, артикул 65320035, производства компании Siemens. Этот блок управления горелкой является ключевым элементом для обеспечения безопасной, эффективной и полностью автоматизированной работы газовых и комбинированных наддувных горелок малой и средней мощности. Разработанный с учетом высочайших стандартов качества Siemens, данный менеджер горения предназначен для использования в системах, работающих в прерывистом режиме, с обязательным контрольным отключением не реже одного раза в 24 часа.

Модель LGB22.330A17 представляет собой экспертное решение для модернизации и ремонта котельного оборудования, гарантируя стабильность и надежность на протяжении всего срока службы. Его применение позволяет достичь оптимальных параметров сгорания топлива, снизить эксплуатационные расходы и минимизировать риски возникновения аварийных ситуаций.

Ключевые функциональные возможности и преимущества

• Высочайший уровень безопасности: Устройство осуществляет непрерывный контроль пламени и управляет всеми этапами работы горелки — от предварительной продувки до рабочего режима и пост-вентиляции. В случае срыва пламени или другой нештатной ситуации, автомат мгновенно выполняет защитное отключение, предотвращая утечку газа.
• Универсальность применения: Автомат горения совместим с широким спектром газовых и комбинированных (газ/жидкое топливо) горелок. Контроль пламени может осуществляться как с помощью ионизационного электрода, так и с использованием ультрафиолетового датчика пламени Siemens QRA..., что расширяет сферу его интеграции.
• Проверенная программа управления: Встроенный микропроцессор реализует точную и последовательную программу запуска и контроля. Это включает в себя время предварительной продувки для очистки камеры сгорания, предохранительное время для безопасного розжига и другие временные интервалы, соответствующие строгим европейским стандартам (EN 230).
• Управление воздушной заслонкой: Блок LGB22.330A17 способен управлять сервоприводом воздушной заслонки, обеспечивая ее открытие в нужный момент для оптимального соотношения топливо-воздушной смеси.
• Надежность и долговечность: Корпус выполнен из ударопрочного, термостойкого пластика. Конструкция обеспечивает класс защиты IP40, что гарантирует защиту от попадания твердых частиц и надежную работу в условиях котельной.

Технические спецификации

• Артикул Elco: 65320035
• Модель Siemens: LGB22.330A17
• Назначение: Для 1-ступенчатых или 2-ступенчатых газовых/комбинированных горелок
• Режим работы: Прерывистый
• Напряжение питания: AC 220 В … 240 В (-15% / +10%)
• Частота сети: 50/60 Гц
• Время предварительной продувки (t1): 30 секунд
• Предохранительное время безопасности (TSA): 3 секунды
• Время перед розжигом (t3): 3 секунды
• Потребляемая мощность: ~ 3 ВА
• Датчики пламени (совместимость): Ионизационный зонд, УФ-датчик QRA2 / QRA10
• Минимальный ток ионизации: 3 мкА
• Класс защиты: IP40
• Диапазон температур эксплуатации: -20 °C до +60 °C
• Монтажное положение: Произвольное

Область применения

Топочный автомат Elco LGB22.330A17 является неотъемлемой частью систем автоматизации для следующего оборудования:

• Газовые и комбинированные котлы отопления
• Теплогенераторы и воздухонагреватели
• Промышленные печи и сушильные камеры
• Технологические установки, требующие контролируемого сжигания топлива

Выбор данного блока управления — это инвестиция в безопасность, эффективность и бесперебойную работу вашего теплового оборудования. Он обеспечивает полное соответствие современным требованиям к эксплуатации газоиспользующих установок.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
