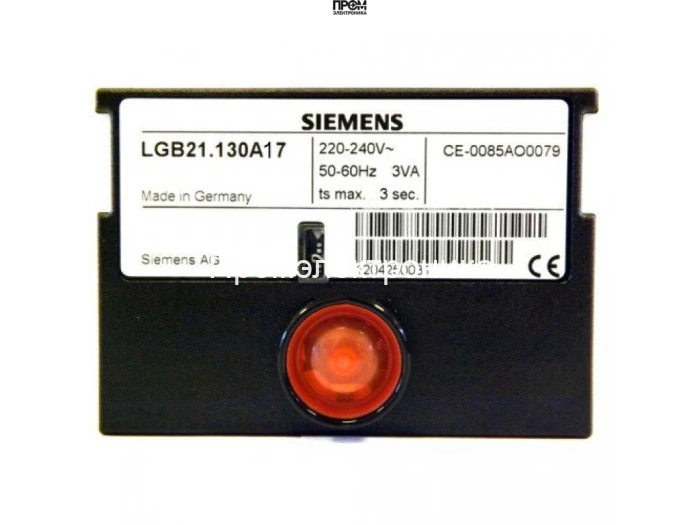

Топочный автомат Elco LGB21.130A17

Топочный автомат Elco LGB21.130A17 (Siemens) - Арт. 65325141

Топочный автомат Elco LGB21.130A17, разработанный и произведенный концерном Siemens, представляет собой высокотехнологичный микропроцессорный блок управления для газовых горелок. Данное устройство предназначено для автоматизации процесса розжига, контроля пламени и обеспечения безопасной эксплуатации отопительного оборудования малой и средней мощности. Модель является ключевым элементом системы безопасности, гарантирующим полное соответствие строгим европейским стандартам EN 230 для автоматов горения.

Применение контроллера LGB21.130A17 обеспечивает стабильный и полностью автоматический цикл работы горелочного устройства, минимизируя риски, связанные с человеческим фактором, и повышая общую энергоэффективность системы.

Область применения и назначение

Автомат горения спроектирован для работы в прерывистом цикле и находит широкое применение в бытовых и промышленных установках. Основные сферы использования:

• Управление и контроль одноступенчатых и двухступенчатых газовых горелок с наддувом.
• Использование в отопительных котлах, теплогенераторах, водонагревателях и другом технологическом оборудовании мощностью до 120 кВт.
• Работа в системах, где требуется надежный контроль наличия пламени и автоматическое безопасное отключение при его потере или других нештатных ситуациях.
• Модернизация устаревших систем автоматики для повышения уровня безопасности и эффективности.

Функциональные возможности и технические преимущества

Микропроцессорная архитектура автомата Siemens LGB21.130A17 обеспечивает высокую точность и стабильность выполнения всех запрограммированных операций.

• Надежный контроль пламени: Осуществляется с помощью ионизационного электрода, что является одним из самых достоверных методов детекции горения.
• Контроль давления воздуха: Встроенная функция проверки работоспособности реле давления воздуха перед каждым запуском для гарантии достаточной тяги и безопасного сгорания топлива.
• Программируемые временные интервалы: Точно заданные выдержки времени для предварительной вентиляции (продувки камеры сгорания), розжига и защитного отключения.
• Информативная диагностика: Устройство оснащено многоцветным светодиодным индикатором, который с помощью кодов (миганий) сообщает о текущем состоянии работы, а также о причинах аварийной блокировки. Это значительно упрощает пусконаладку и сервисное обслуживание.
• Защита от пониженного напряжения: Автомат автоматически отключается при падении напряжения в сети ниже допустимого уровня, предотвращая нестабильную работу и повреждение компонентов горелки.
• Высокая помехоустойчивость: Конструкция и электронная схема обеспечивают стабильную работу в условиях промышленных электромагнитных помех.

Технические характеристики

• Артикул производителя: 65325141
• Производитель: Siemens (для Elco)
• Модель: LGB21.130A17
• Напряжение питания: AC 220 В -15% ... 240 В +10%
• Частота сети: 50/60 Гц
• Собственное потребление: 3 ВА
• Время предварительной вентиляции (t1): 13 секунд
• Предохранительное время (t2): 3 секунды
• Время перед розжигом (t3): 2.5 секунды
• Тип датчика пламени: Ионизационный электрод
• Минимальный ток ионизации: 3 мкА
• Класс защиты корпуса: IP40
• Диапазон рабочих температур: -20 °C до +60 °C
• Монтажное положение: Произвольное

Выбор топочного автомата Elco LGB21.130A17 (Арт. 65325141) от Siemens — это экспертное решение, обеспечивающее максимальный уровень безопасности, надежности и долговечности для вашей газовой горелки. Устройство является эталоном качества в своем классе, что подтверждено многолетним опытом эксплуатации по всему миру.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
