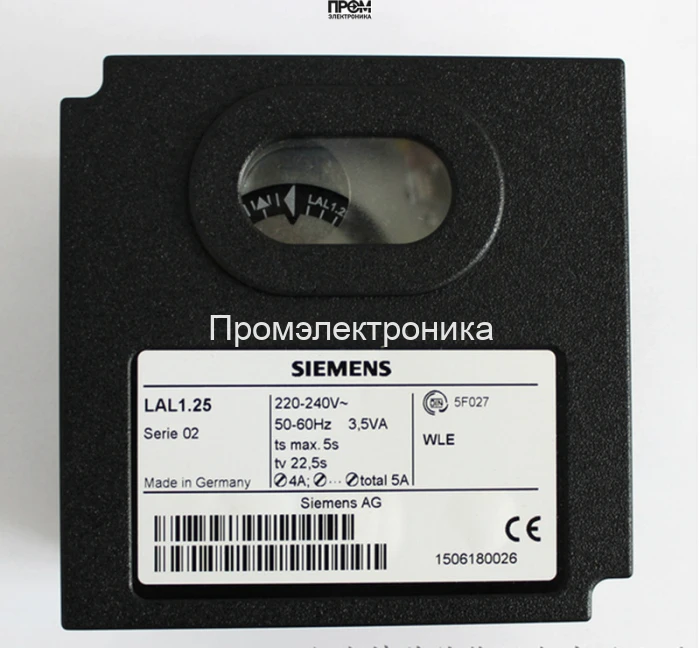

Топочный автомат Elco LAL1.25-110V

Топочный автомат Elco LAL1.25-110V (Арт: 65320053) от Siemens – Надежное Управление Горелкой

Топочный автомат Elco LAL1.25-110V, произведенный концерном Siemens (артикул 65320053), представляет собой высокотехнологичный менеджер горения, разработанный для управления и контроля мазутными горелками средней и большой мощности с прерывистым режимом работы. Это устройство является ключевым элементом системы безопасности и автоматизации котельного оборудования, обеспечивая стабильный, экономичный и безопасный процесс сжигания топлива.

Программатор горения LAL1.25-110V осуществляет полный цикл управления запуском и работой горелки, включая предварительную вентиляцию камеры сгорания, подачу сигнала на трансформатор розжига, открытие топливных клапанов и непрерывный контроль наличия пламени во время работы. В случае срыва пламени или другой нештатной ситуации, автомат мгновенно выполняет предохранительное отключение, предотвращая аварии.

Ключевые функциональные возможности и преимущества:

• Универсальность применения: Разработан для распылительных мазутных горелок с вентилятором, работающих в прерывистом режиме (один останов в течение 24 часов).
• Высокий уровень безопасности: Осуществляет контроль пониженного напряжения и имеет встроенную программу самодиагностики. Гарантирует безопасное отключение подачи топлива при потере пламени или сбое в работе компонентов.
• Точный контроль пламени: Работает в паре с фоторезистивными датчиками пламени Siemens RAR9..., обеспечивая надежное детектирование и стабильную работу.
• Информативная диагностика: Оснащен встроенным индикатором блокировки, который с помощью цветового кода сигнализирует о причине неисправности, что значительно упрощает поиск и устранение проблем.
• Надежная конструкция: Выполнен в прочном корпусе из ударопрочного и термостойкого пластика. Штекерная конструкция цоколя обеспечивает быструю и безошибочную замену устройства без необходимости перемонтажа электрических соединений.
• Соответствие стандартам: Автомат горения соответствует европейским нормам EN 298, что подтверждает его высокое качество и надежность.

Принцип работы и последовательность операций:

При подаче сигнала на запуск от регулирующего устройства (например, термостата или датчика давления), топочный автомат LAL1.25-110V инициирует запрограммированную последовательность действий. Процесс включает в себя запуск двигателя вентилятора горелки, контроль положения воздушной заслонки и выполнение предварительной продувки (t1) для удаления из топки остатков несгоревших газов. По завершении продувки подается напряжение на трансформатор розжига и открывается топливный клапан. В течение предохранительного времени (t2) система ожидает появления стабильного сигнала от датчика пламени. После успешного розжига и стабилизации горения, автомат переходит в рабочий режим, непрерывно контролируя пламя. При плановом останове или срабатывании защиты происходит безопасное отключение с последующей поствентиляцией (tn).

Технические характеристики Siemens LAL1.25-110V:

• Артикул производителя: 65320053
• Производитель: Siemens (для систем Elco)
• Напряжение питания: 110 В AC (-15% / +10%)
• Частота сети: 50...60 Гц ±6%
• Собственное потребление: ~3.5 ВА
• Время предварительной продувки (t1): 22.5 с
• Предохранительное время (t2): 2.5 с
• Интервал перед зажиганием (t3): ~2.5 с
• Время поствентиляции (tn/t12): ~2.5 с
• Совместимый датчик пламени: Фоторезистивный датчик RAR9...
• Класс защиты корпуса: IP40
• Температура эксплуатации: от -20 °C до +60 °C
• Монтажное положение: Произвольное

Выбор топочного автомата Siemens LAL1.25-110V является гарантией долгосрочной и безаварийной эксплуатации вашего теплового оборудования. Это решение для профессионалов, ценящих надежность, безопасность и соответствие строгим промышленным стандартам.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
