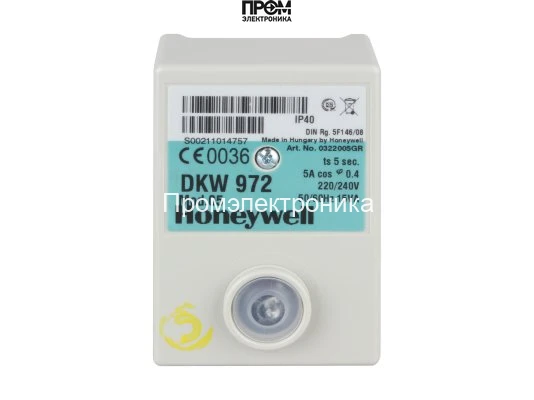

Топочный автомат Elco DKW 972 Mod.05

Топочный автомат Elco DKW 972 Mod.05, Арт: 65325624

Топочный автомат Elco DKW 972 Mod.05 (артикул 65325624) — это высокотехнологичный микропроцессорный менеджер горения, разработанный для управления и контроля двухступенчатых жидкотопливных горелок с наддувом. Данное устройство является ключевым элементом системы безопасности и автоматизации котельного оборудования, обеспечивая стабильный, эффективный и безопасный процесс сжигания топлива. Разработанный ведущим европейским производителем Elco, этот контроллер соответствует строгим стандартам безопасности EN 298 и предназначен для профессионального применения в промышленных и бытовых отопительных установках.

Принцип работы автомата горения основан на программируемой последовательности действий, которая включает в себя контроль герметичности, предварительную вентиляцию камеры сгорания, безопасный розжиг и непрерывный мониторинг пламени во всех режимах работы. Интегрированная система самодиагностики с визуальной индикацией кодов ошибок позволяет оперативно выявлять и устранять неисправности, минимизируя время простоя оборудования.

Ключевые функциональные особенности

• Микропроцессорное управление: Гарантирует высокую точность временных интервалов, стабильность работы и надежность выполнения программной последовательности.
• Поддержка двухступенчатых горелок: Предназначен для управления горелками, работающими в режиме малой и большой мощности, что позволяет оптимизировать расход топлива и адаптировать теплопроизводительность к текущим потребностям.
• Усовершенствованная система безопасности: Осуществляет защитное отключение горелки при срыве пламени, сбое в подаче топлива или воздуха, а также при неисправности внутренних компонентов. Блокировка устройства предотвращает повторный запуск до устранения причины сбоя.
• Информативная диагностика: Встроенный светодиодный индикатор отображает рабочее состояние и коды неисправностей с помощью цветовой сигнализации, что значительно упрощает пусконаладочные работы и сервисное обслуживание.
• Надежное детектирование пламени: Совместим с различными типами датчиков пламени (фоторезисторы QRB... и УФ-датчики QRA...), обеспечивая уверенный контроль наличия факела в зависимости от типа сжигаемого топлива и конструкции горелки.
• Защита от пониженного напряжения: Автомат горения контролирует напряжение в сети и выполняет автоматический перезапуск при кратковременном падении или отключении питания, предотвращая аварийные ситуации.

Технические характеристики

• Производитель: Elco
• Модель: DKW 972 Mod.05
• Артикул производителя: 65325624
• Применение: Двухступенчатые жидкотопливные горелки с прерывистым режимом работы.
• Напряжение питания: 220 В / 240 В (-15% / +10%)
• Частота: 50/60 Гц
• Время предварительной продувки (t1): ~22 сек.
• Предохранительное время (t2): 5 сек.
• Время перед розжигом (t3): ~2.5 сек.
• Совместимые датчики пламени: Фоторезистор QRB..., УФ-датчик QRA...
• Класс защиты корпуса: IP40
• Диапазон рабочих температур: от -20 °C до +60 °C
• Монтаж: Цокольное соединение, обеспечивающее быструю замену.

Область применения и совместимость

Менеджер горения Elco DKW 972 Mod.05 является оригинальным компонентом, который устанавливается на широкий спектр горелочных устройств производства Elco, а также может использоваться для модернизации и ремонта оборудования других марок со схожими параметрами управления. Его применяют в системах отопления жилых и коммерческих зданий, в паровых и водогрейных котлах на промышленных предприятиях, а также в технологических установках, требующих точного и безопасного управления процессом горения жидкого топлива.

Выбор данного топочного автомата гарантирует полную совместимость с оригинальным оборудованием, сохранение заводских параметров эффективности и безопасности, а также продление срока службы всей отопительной системы. Это незаменимое решение для сервисных инженеров и технических специалистов, отвечающих за бесперебойную и надежную эксплуатацию котельных.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
