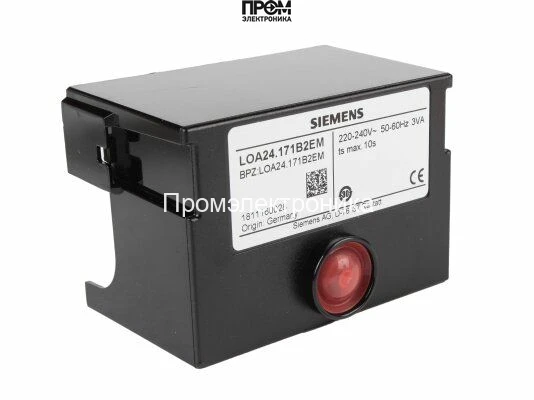

Топочный автомат Ecoflam LOA24.171B2EM

Топочный автомат Ecoflam LOA24.171B2EM (Арт: 65320028)

Топочный автомат Ecoflam LOA24.171B2EM, также известный как менеджер горения или блок управления горелкой, представляет собой высокотехнологичное микропроцессорное устройство, предназначенное для управления и контроля жидкотопливных горелок малой и средней мощности. Данный контроллер обеспечивает полностью автоматический запуск, надежный контроль процесса горения и безопасное отключение отопительного оборудования в соответствии с европейскими стандартами EN 230. Артикул для заказа: 65320028.

Разработанный на базе проверенной платформы Siemens, этот автомат горения является ключевым элементом безопасности и эффективности для одно- и двухступенчатых горелок, работающих в прерывистом режиме (как минимум одно контролируемое отключение каждые 24 часа).

Назначение и область применения

Основная функция менеджера горения Ecoflam LOA24.171B2EM — это обеспечение безопасной и скоординированной работы всех компонентов горелочного устройства. Он управляет последовательностью операций от предварительной вентиляции камеры сгорания до розжига и стабилизации пламени, непрерывно отслеживая его наличие.

Сферы применения:

• Бытовые и коммерческие водогрейные котлы.
• Теплогенераторы и воздушные отопители.
• Технологические установки, использующие жидкотопливные горелки.
• Модернизация и замена устаревших или вышедших из строя автоматов горения (например, LOA21, LOA22) при сохранении аналогичной временной диаграммы.

Технические характеристики LOA24.171B2EM

Детальные параметры устройства гарантируют его точную интеграцию и стабильную работу в составе отопительной системы.

• Артикул Ecoflam: 65320028
• Модель: LOA24.171B2EM
• Производитель: Ecoflam (на базе Siemens)
• Тип горелок: Жидкотопливные, 1- или 2-ступенчатые, с прерывистым режимом работы.
• Напряжение питания: AC 220 В (-15%) ... 240 В (+10%)
• Частота сети: 50...60 Гц ±6%
• Время предварительной вентиляции (t1): ~13 с
• Предохранительное время (TSA): ~10 с
• Время перед поджигом (t3): ~13 с
• Совместимый датчик пламени: Фоторезистивный датчик QRB...
• Потребляемая мощность: ~3 ВА
• Класс защиты: IP40 (при установке на цоколь)
• Диапазон рабочих температур: -20...+60 °C
• Монтажное положение: Произвольное

Конструктивные и функциональные особенности

Автомат горения LOA24.171B2EM обладает рядом преимуществ, которые делают его надежным и удобным в эксплуатации решением.

• Встроенная система самодиагностики: Микропроцессор контролирует правильность последовательности запуска и при возникновении ошибки блокирует работу горелки, предотвращая аварийные ситуации.
• Защита от пониженного напряжения: Устройство автоматически отключает горелку при падении напряжения в сети ниже допустимого уровня, что защищает компоненты системы от повреждения и предотвращает небезопасный запуск.
• Надежный контроль пламени: Работа в паре с фотодатчиком QRB обеспечивает мгновенное распознавание наличия или отсутствия пламени и соответствующую реакцию системы.
• Информативная индикация: Прозрачная кнопка перезапуска со встроенным светодиодом служит для индикации рабочего состояния и диагностики неисправностей. Код ошибки определяется по количеству миганий, что упрощает поиск и устранение проблемы.
• Проверенная конструкция: Использование стандартного цоколя (приобретается отдельно) обеспечивает быструю и легкую замену устройства без необходимости изменения электрической схемы подключения.

Выбор топочного автомата Ecoflam LOA24.171B2EM — это инвестиция в безопасность, стабильность и долговечность вашей отопительной системы, подтвержденная качеством от ведущего европейского производителя.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
