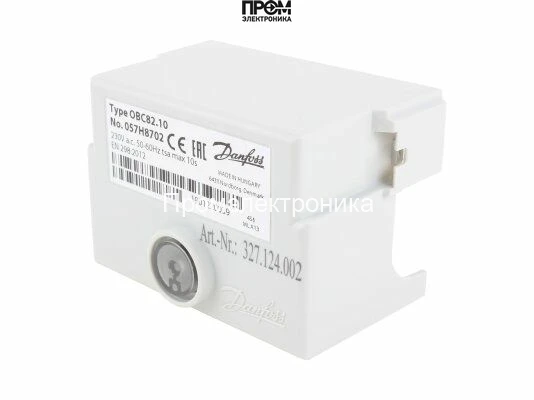

Топочный автомат Danfoss OBC 82.10 057H8702

Топочный автомат Danfoss OBC 82.10 057H8702 для дизельных горелок

Топочный автомат Danfoss OBC 82.10 (артикул 057H8702) представляет собой высокотехнологичный микропроцессорный блок управления, разработанный для обеспечения безопасной и эффективной работы одноступенчатых дизельных горелок малой и средней мощности. Это ключевой компонент автоматики безопасности, который контролирует все этапы розжига и горения, предотвращая аварийные ситуации и оптимизируя расход топлива. Устройство соответствует европейскому стандарту EN 298, что подтверждает его надежность и соответствие строгим требованиям безопасности для систем сжигания жидкого топлива.

Ключевые функциональные возможности

Контроллер горения OBC 82.10 обеспечивает комплексное управление отопительным агрегатом, выполняя следующие функции:

• Полностью автоматизированное управление циклом работы горелки от запуска до штатного отключения.
• Непрерывный контроль наличия пламени с использованием высокочувствительных фотодатчиков Danfoss типа LD или LDS.
• Надежная система безопасности с функцией защитной блокировки при сбое розжига или погасании пламени во время работы.
• Реализация фаз предварительной вентиляции (продувки) камеры сгорания перед розжигом и пост-вентиляции после отключения.
• Встроенная система самодиагностики с возможностью вывода сигнала аварии на внешний индикатор или систему диспетчеризации для оперативного информирования о неисправности.

Технические характеристики Danfoss OBC 82.10 057H8702

• Производитель: Danfoss (Дания)
• Артикул: 057H8702
• Модель: OBC 82.10
• Назначение: Автоматика для одноступенчатых жидкотопливных горелок
• Напряжение питания: 220-240 В (-15%/+10%), 50/60 Гц
• Потребляемая мощность: 5 ВА
• Время предварительной вентиляции (t1): ~12 с
• Время безопасности (t2): ~10 с
• Время перед розжигом (t3): ~12 с
• Совместимые датчики пламени: Фоторезистор типа LD / LDS
• Степень защиты корпуса: IP40
• Диапазон рабочих температур: от -10°C до +60°C
• Стандарт соответствия: EN 298

Преимущества и области применения

Использование автомата горения Danfoss OBC 82.10 обеспечивает ряд существенных преимуществ для любой отопительной системы на дизельном топливе.

• Исключительная надежность: Разработано и произведено в соответствии с высочайшими стандартами качества Danfoss, что гарантирует долгий срок службы и стабильную работу отопительного оборудования.
• Повышенный уровень безопасности: Мгновенная блокировка подачи топлива при любой нештатной ситуации (отсутствие пламени, неисправность датчика) для предотвращения утечек и возгорания.
• Оптимизация горения: Точное соблюдение временных интервалов продувки и розжига способствует полному сгоранию топлива, повышению КПД котла и снижению вредных выбросов в атмосферу.
• Универсальность применения: Устройство совместимо с широким спектром дизельных горелок, используемых в бытовых и коммерческих системах отопления, а также в установках горячего водоснабжения.
• Простота монтажа и диагностики: Стандартный цоколь обеспечивает быструю замену и подключение. Наличие вывода для подключения сигнальной лампы упрощает определение причины неисправности.

Автомат горения OBC 82.10 управляет последовательностью операций: запуск двигателя вентилятора для предварительной продувки, подача напряжения на трансформатор розжига, открытие электромагнитного клапана подачи топлива. После успешного розжига и стабилизации пламени, которое регистрируется фотодатчиком, устройство переходит в режим рабочего контроля. В случае срыва пламени или неудачного розжига в течение времени безопасности, контроллер немедленно прекращает подачу топлива и переходит в состояние аварийной блокировки. Установка и настройка данного оборудования должны производиться сертифицированными специалистами в строгом соответствии с инструкцией производителя и действующими нормами безопасности.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
