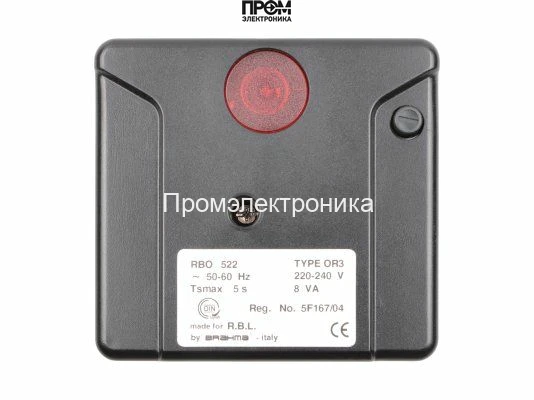

Топочный автомат Brahma RBO 522 / OR3

Топочный автомат Brahma RBO 522 / OR3 (Арт. 3003896) – Надежный блок управления для атмосферных горелок

Топочный автомат Brahma RBO 522 / OR3 (артикул 3003896) представляет собой современный микропроцессорный блок управления, разработанный для автоматизации процессов розжига и контроля пламени в газовых и жидкотопливных горелках атмосферного типа (без вентилятора). Это устройство является ключевым компонентом для обеспечения безопасной, эффективной и полностью автоматической работы отопительного оборудования, такого как бытовые котлы, водонагреватели и теплогенераторы. Соответствие европейскому стандарту безопасности EN 298 подтверждает высочайший уровень надежности и экспертизы производителя Brahma в области систем управления горением.

Ключевые преимущества и функциональные особенности:

• Микропроцессорное управление: Обеспечивает высокую точность временных интервалов, стабильность работы и постоянную самодиагностику всех критически важных компонентов системы, что гарантирует максимальный уровень безопасности.
• Надежный контроль пламени: Устройство использует метод ионизационного детектирования пламени. Этот принцип обеспечивает мгновенную реакцию на срыв или отсутствие пламени, немедленно прекращая подачу топлива и предотвращая аварийные ситуации.
• Универсальность применения: Контроллер горения Brahma RBO 522 / OR3 спроектирован для работы с атмосферными горелками, использующими в качестве топлива природный или сжиженный газ, а также легкое жидкое топливо.
• Высокий уровень безопасности: Встроенная функция блокировки при неисправности или сбое в цикле розжига. После устранения причины сбоя перезапуск возможен только после ручного сброса, что исключает неконтролируемый запуск оборудования.
• Простота интеграции и обслуживания: Автомат выполнен в компактном корпусе со стандартным цокольным разъемом, что упрощает монтаж, подключение и замену устройства без необходимости внесения изменений в электрическую схему котла.

Технические характеристики Brahma RBO 522 / OR3:

• Производитель: Brahma S.p.A. (Италия)
• Артикул: 3003896
• Модель: RBO 522 / OR3
• Напряжение питания: 230 В (-15% / +10%)
• Частота сети: 50-60 Гц
• Потребляемая мощность: ~3 ВА
• Тип горелок: Атмосферные, без вентилятора (без предпродувки)
• Метод детекции пламени: Ионизационный электрод
• Предохранительное время (ts): 5 секунд
• Время ожидания (tw): отсутствует
• Минимальный ток ионизации: 0,5 мкА
• Выходное напряжение на электрод розжига: > 8 кВ
• Температура эксплуатации: от -10°C до +60°C
• Степень защиты корпуса: IP40
• Сертификация и стандарты: EN 298

Принцип работы и логика безопасности
При получении сигнала на запуск от термостата, топочный автомат Brahma RBO 522 / OR3 инициирует цикл розжига. Устройство одновременно открывает газовый клапан и подает высоковольтный импульс на электрод розжига. В течение предохранительного времени (5 секунд) блок управления ожидает появления стабильного пламени. После успешного детектирования пламени ионизационным датчиком, система розжига отключается, и автомат переходит в режим рабочего контроля, непрерывно отслеживая наличие пламени. В случае, если пламя не образуется в установленное время или гаснет во время работы, контроллер мгновенно перекрывает подачу топлива и переходит в состояние аварийной блокировки для обеспечения полной безопасности эксплуатации.

Выбор топочного автомата Brahma RBO 522 / OR3 является экспертным решением для модернизации и ремонта отопительных систем, гарантирующим их долгосрочную и безаварийную работу в соответствии с современными требованиями безопасности.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
