Топочный автомат Brahma MPI 23 37201350

Топочный автомат Brahma MPI 23 37201350

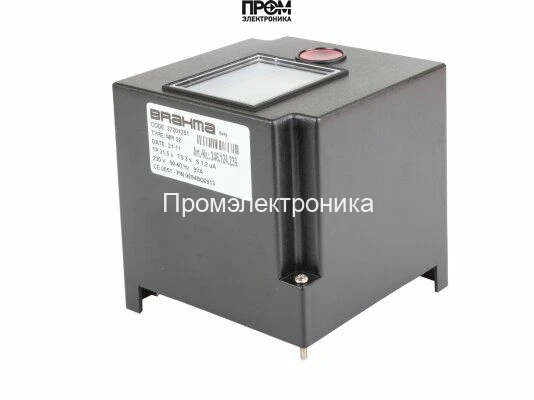

Микропроцессорный топочный автомат Brahma MPI 23 (артикул 37201350) представляет собой высокотехнологичное устройство для автоматического управления и контроля газовых атмосферных горелок с прерывистым циклом работы. Разработанный ведущим итальянским производителем Brahma S.p.A., этот контроллер горения обеспечивает надежный розжиг и непрерывный мониторинг пламени, гарантируя максимальный уровень безопасности и эффективности работы отопительного оборудования.

Блок управления Brahma MPI 23 спроектирован для интеграции в бытовые и промышленные газовые установки, включая отопительные котлы, водонагреватели и теплогенераторы, где не требуется цикл предварительной вентиляции (продувки). Его основная задача — управление строгой последовательностью операций розжига и обеспечение безопасного отключения подачи газа при возникновении нештатных ситуаций, таких как срыв пламени или неудачный запуск.

Ключевые функциональные особенности и преимущества

• Микропроцессорное управление: Обеспечивает высокую точность временных интервалов, стабильность работы и расширенные возможности самодиагностики для быстрого определения неисправностей.
• Контроль пламени по принципу ионизации: Используется высокочувствительный метод детекции пламени через ионизационный электрод, который гарантирует мгновенную реакцию на его наличие или отсутствие, что является основой безопасной эксплуатации.
• Прерывистый режим работы (Non-permanent operation): Автомат горения оптимизирован для систем, работающих в циклическом режиме, с необходимостью повторных запусков в течение 24 часов.
• Встроенная система безопасности: Реализована функция автоматической блокировки устройства при неудачном розжиге или срыве пламени во время работы. Это предотвращает утечку несгоревшего газа и минимизирует риски.
• Светодиодная индикация состояния: На корпусе расположен многоцветный светодиод для визуальной диагностики. Он информирует о текущем состоянии автомата горения (ожидание, розжиг, работа) и отображает коды ошибок, что значительно упрощает пусконаладку и сервисное обслуживание.
• Высокая помехоустойчивость: Электронная схема разработана для стабильной работы в условиях промышленных электромагнитных помех, что подтверждает надежность устройства.
• Соответствие стандартам ЕС: Устройство разработано и сертифицировано в соответствии с европейским нормативом EN 298, регламентирующим требования к системам автоматического управления горелками.

Технические характеристики Brahma MPI 23 37201350

• Производитель: Brahma S.p.A. (Италия)
• Модель: MPI 23
• Артикул производителя: 37201350
• Напряжение питания: 230 В (-15% / +10%), 50-60 Гц
• Потребляемая мощность: 3 ВА
• Режим работы: Прерывистый
• Время ожидания (t_w): отсутствует
• Предохранительное время розжига (t_s): < 5 с
• Время реакции на срыв пламени: < 1 с
• Датчик контроля пламени: Ионизационный электрод
• Минимальный ток ионизации: 1 мкА
• Трансформатор розжига: Встроенный высоковольтный генератор
• Нагрузка на контакты газового клапана: макс. 1 A, cos φ 0.4
• Класс защиты корпуса: IP40
• Диапазон рабочих температур: -10°C ... +60°C
• Допустимая влажность окружающей среды: макс. 95% при 40°C

Принцип работы и безопасность

Принцип действия автомата горения Brahma MPI 23 основан на выполнении строгой и безопасной последовательности команд. При подаче сигнала на запуск от термостата, контроллер одновременно активирует встроенный высоковольтный трансформатор розжига для генерации искры и открывает газовый клапан. В течение предохранительного времени (ts) система ожидает появления сигнала от ионизационного электрода, подтверждающего воспламенение газовоздушной смеси. Если пламя успешно обнаружено, устройство розжига отключается, и горелка переходит в штатный режим работы под постоянным контролем пламени. В случае, если пламя не было зафиксировано в установленный интервал или произошло его угасание во время работы, топочный автомат мгновенно прекращает подачу газа и переходит в состояние аварийной блокировки. Сброс блокировки для повторного запуска осуществляется путем кратковременного прерывания электропитания.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
