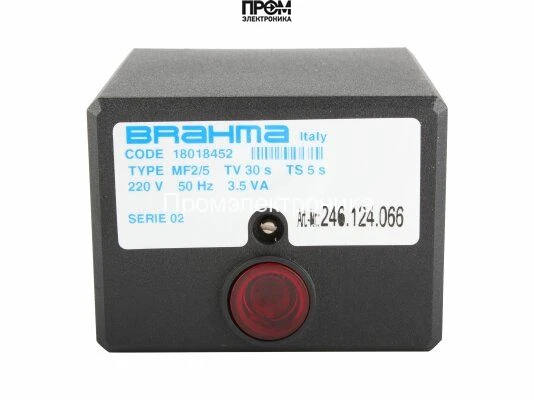

Топочный автомат Brahma MF2/5 18018462

Топочный автомат Brahma MF2/5 18018462: Надежность и безопасность для горелочных систем

Топочный автомат Brahma MF2/5 (артикул 18018462) — это современный микропроцессорный блок управления, разработанный для автоматизации процессов розжига и контроля горения в газовых, дизельных и комбинированных горелках с прерывистым рабочим циклом. Данное устройство является ключевым элементом системы безопасности котельного и теплогенерирующего оборудования, обеспечивая стабильную, эффективную и безаварийную работу в полном соответствии с европейскими стандартами EN 298.

Контроллер горения Brahma MF2/5 предназначен для интеграции в промышленные и коммерческие отопительные установки, где требуется точное управление двухступенчатыми или модулируемыми горелками. Благодаря передовой логике управления и системе самодиагностики, автомат гарантирует оптимальный режим сгорания топлива и мгновенное отключение подачи газа в случае возникновения нештатной ситуации.

Область применения и назначение

Автомат горения Brahma MF2/5 широко используется в следующих типах оборудования:

• Промышленные и бытовые водогрейные и паровые котлы;
• Теплогенераторы и воздушные отопители;
• Сушильные камеры и покрасочные комплексы;
• Промышленные печи различного назначения;
• Газоиспользующие установки в пищевой и химической промышленности.

Основная задача устройства — выполнение последовательности операций по запуску горелки, поддержанию стабильного пламени во время работы и безопасному отключению системы при погасании пламени или сбое в работе компонентов.

Ключевые функциональные особенности

• Управление двухступенчатыми горелками: Контроллер обеспечивает корректную работу горелок с двумя ступенями мощности, оптимизируя расход топлива и адаптируясь к переменной тепловой нагрузке.
• Двойной метод контроля пламени: Устройство поддерживает два основных типа датчиков для детекции пламени — ионизационный электрод (для газовых горелок) и ультрафиолетовый датчик (для газовых и дизельных горелок), что обеспечивает универсальность применения.
• Контролируемые временные циклы: Все фазы работы горелки — от предварительной вентиляции камеры сгорания до розжига и стабилизации пламени — строго регламентированы по времени для максимальной безопасности.
• Интегрированная система диагностики: Встроенная многоцветная светодиодная индикация предоставляет детальную информацию о текущем состоянии автомата и выводит коды ошибок, что значительно упрощает пусконаладочные работы и сервисное обслуживание.
• Контроль внешних устройств безопасности: Предусмотрен вход для подключения реле давления воздуха (прессостата), который подтверждает работу вентилятора перед началом цикла розжига.
• Функция дистанционного сброса: Возможность подключения внешней кнопки для удаленного сброса состояния блокировки без необходимости прямого доступа к шкафу автоматики.

Технические характеристики Brahma MF2/5 (18018462)

• Напряжение питания: 230 В переменного тока (-15% / +10%), 50-60 Гц
• Потребляемая мощность: около 10 ВА
• Тип контроля пламени: Ионизационный электрод или УФ-датчик (серии Brahma UV)
• Минимальный ионизационный ток: 3 мкА
• Время предварительной вентиляции (t_p): 5 с
• Время безопасности (t_s): 5 с
• Время перед розжигом (t_pre): 2 с
• Класс электрической защиты: IP40
• Диапазон рабочих температур: от -10°C до +60°C
• Выходные реле: Управление газовым клапаном, трансформатором розжига, вентилятором, сигнальной лампой
• Сертификация: Соответствует стандарту EN 298

Топочный автомат Brahma MF2/5 является экспертным решением для построения современных, надежных и энергоэффективных систем управления горелочными устройствами. Его применение гарантирует высокий уровень безопасности, стабильность технологических процессов и длительный срок службы всего теплового агрегата.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
