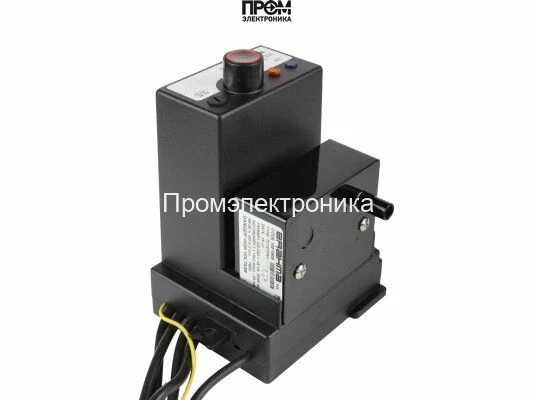

Топочный автомат Brahma EM41 37201031

Топочный автомат Brahma EM41 (артикул 37201031) – Блок управления горелкой

Топочный автомат Brahma EM41 (37201031) представляет собой высоконадежный электронный блок управления, разработанный для автоматического контроля и безопасного управления атмосферными газовыми горелками прерывистого цикла работы. Это ключевой компонент систем автоматизации котельного и теплового оборудования, отвечающий за полный цикл розжига, стабилизацию горения и аварийное отключение в случае нештатных ситуаций. Устройство обеспечивает точное соблюдение всех временных интервалов, предписанных стандартами безопасности, что гарантирует эффективную и безаварийную эксплуатацию газовых установок.

Область применения и назначение

Контроллер горения Brahma EM41 предназначен для интеграции в широкий спектр газоиспользующего оборудования, где требуется автоматический розжиг и ионизационный контроль пламени. Благодаря своей надежности и соответствию европейским нормам, он находит применение в следующих системах:

• Бытовые и коммерческие отопительные котлы.
• Газовые теплогенераторы и воздухонагреватели.
• Промышленные и бытовые проточные водонагреватели.
• Комбинированные горелки, работающие на газе.
• Специализированное оборудование, такое как печи для обжига, сушильные камеры и установки для пищевой промышленности.

Основная задача автомата — обеспечить полностью автоматизированный и безопасный пуск горелки, поддерживать стабильное горение и немедленно прекратить подачу газа при потере пламени или сбое в процессе розжига.

Ключевые технические характеристики и функциональные особенности

Модель EM41 обладает выверенными техническими параметрами, которые делают ее оптимальным выбором для множества задач. Устройство разработано с учетом строгих требований к безопасности и функциональности.

• Производитель: Brahma S.p.A. (Италия)
• Модель: EM41
• Артикул производителя: 37201031
• Тип работы: Прерывистый цикл (непостоянного действия), с блокировкой при аварии.
• Метод контроля пламени: Ионизационный электрод. Этот метод обеспечивает высокочувствительное и мгновенное детектирование наличия пламени за счет измерения слабого тока, проходящего через ионизированные газы в пламени.
• Время предварительной продувки (t_v): ~4 секунды. Обеспечивает очистку камеры сгорания от остатков газа перед подачей искры, что является критически важным для безопасного розжига.
• Время безопасности (t_s): ~5 секунд. Максимальный интервал времени от момента открытия газового клапана до получения сигнала о наличии стабильного пламени. Если пламя не обнаружено, система переходит в режим аварийной блокировки.
• Напряжение питания: 230 В переменного тока (-15% / +10%).
• Частота сети: 50-60 Гц, что позволяет использовать автомат в различных электросетях.
• Потребляемая мощность: ~3 ВА.
• Сброс блокировки: Ручной, осуществляется нажатием встроенной в корпус кнопки. Это предотвращает автоматический повторный запуск опасной установки до выяснения и устранения причины сбоя.
• Диагностика: Интегрированный светодиодный индикатор для визуального контроля состояния работы и сигнализации об аварийной блокировке.
• Степень защиты корпуса: IP40, обеспечивает защиту от проникновения твердых частиц размером более 1 мм.
• Диапазон температур окружающей среды: от -20°C до +60°C.
• Соответствие стандартам: Разработан и сертифицирован в соответствии с европейским стандартом EN 298:2012 (Системы автоматического управления для газовых горелок и газовых приборов).

Преимущества использования Brahma EM41

• Высочайший уровень безопасности: Автоматика мгновенно реагирует на потерю пламени, прекращая подачу газа и предотвращая возникновение взрывоопасной ситуации.
• Стабильность и долговечность: Продукция Brahma известна своей надежностью. Использование качественной элементной базы и отлаженных алгоритмов работы гарантирует долгий срок службы контроллера.
• Простота интеграции и обслуживания: Стандартные разъемы и компактные размеры упрощают монтаж, а наличие светодиодной индикации позволяет сервисному персоналу быстро диагностировать состояние системы.
• Эффективность: Точное управление процессом горения способствует более полному сжиганию топлива, повышая КПД установки и снижая выбросы вредных веществ.

Выбирая топочный автомат Brahma EM41, вы получаете проверенное и сертифицированное решение для построения безопасной и эффективной системы отопления или технологического нагрева.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
