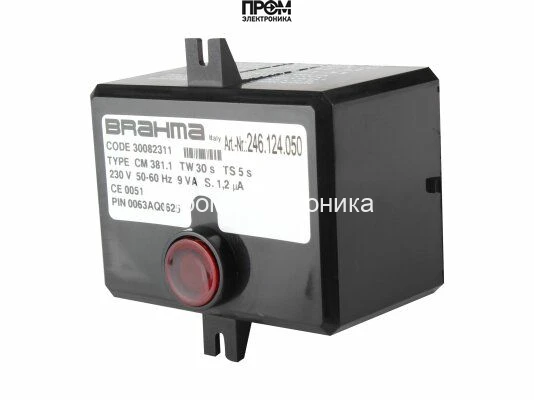

Топочный автомат Brahma CM381.1 30082311

Топочный автомат Brahma CM381.1 (30082311) – Блок управления для газовых горелок

Топочный автомат Brahma CM381.1 с артикулом 30082311 представляет собой высоконадежный электронный блок управления, спроектированный для автоматизации процесса розжига и обеспечения многоуровневой безопасности атмосферных газовых горелок с прерывистым циклом работы. Разработанный ведущим итальянским производителем Brahma S.p.A., этот менеджер горения является ключевым компонентом для современных отопительных систем, гарантируя их стабильную, экономичную и безопасную эксплуатацию в соответствии с европейским стандартом EN 298.

Устройство предназначено для интеграции в бытовые и промышленные системы отопления, включая газовые котлы, водонагреватели, теплогенераторы и другое оборудование, где требуется автоматический контроль за процессом горения без постоянного надзора.

Ключевые преимущества и функциональные особенности Brahma CM381.1

Данная модель сочетает в себе передовые технологии и проверенные временем решения, что делает ее оптимальным выбором для производителей и сервисных инженеров. Использование этого контроллера позволяет значительно повысить уровень безопасности и эффективности газового оборудования.

• Автоматизированный цикл розжига: Контроллер полностью управляет последовательностью операций при запуске горелки, активируя трансформатор розжига и газовый клапан в строгом соответствии с заданным алгоритмом, что исключает ошибки, связанные с человеческим фактором.
• Надежный ионизационный контроль пламени: Технология детекции пламени по принципу ионизации обеспечивает мгновенную реакцию на наличие или отсутствие огня. Это гарантирует немедленное прекращение подачи газа в случае срыва пламени, предотвращая утечку и риск взрыва.
• Встроенная система безопасности с блокировкой: При неудачной попытке розжига или внезапном угасании пламени во время работы, автомат переходит в состояние защитной блокировки (lock-out). Сброс блокировки возможен только после устранения причины неисправности, что обеспечивает высокий уровень эксплуатационной безопасности.
• Универсальность применения: Модель CM381.1 оптимизирована для работы с широким спектром атмосферных газовых горелок, работающих в прерывистом режиме. Это делает ее востребованной как для нового оборудования, так и для модернизации существующих систем.
• Высокая помехоустойчивость: Электронная схема устройства разработана с учетом возможных электромагнитных помех в промышленных условиях, обеспечивая стабильную работу без ложных срабатываний.
• Долговечность и надежность: Использование качественных электронных компонентов и прочный корпус со степенью защиты IP40 гарантируют длительный срок службы автомата даже в сложных условиях эксплуатации.

Технические характеристики Brahma 30082311

Точные технические параметры являются основой для правильного подбора и интеграции компонента в систему. Модель CM381.1 обладает следующими спецификациями:

• Производитель: Brahma S.p.A. (Италия)
• Модель: CM381.1
• Артикул: 30082311
• Назначение: Автоматика розжига и контроля для атмосферных газовых горелок
• Режим работы: Прерывистый (non-permanent operation)
• Напряжение питания: 230 В переменного тока (-15% / +10%)
• Частота сети: 50-60 Гц
• Потребляемая мощность: ~3 ВА
• Время безопасности при розжиге (TS): < 10 секунд
• Время предварительной вентиляции (TV): Отсутствует (стандартно для атмосферных горелок)
• Метод обнаружения пламени: Ионизационный электрод (зонд)
• Минимальный ток ионизации: > 0,5 мкА
• Выходы управления: Газовый клапан, трансформатор розжига
• Возможность сброса: Встроенная кнопка или удаленный сброс
• Температура окружающей среды при эксплуатации: от -10°C до +60°C
• Степень защиты корпуса: IP40
• Соответствие стандартам: EN 298

Область применения и принцип действия

Менеджер горения Brahma CM381.1 является "мозгом" отопительного агрегата. При получении сигнала на запуск от термостата или другого управляющего устройства, контроллер инициирует цикл розжига: одновременно подает напряжение на высоковольтный трансформатор для создания искры и открывает электромагнитный газовый клапан. В течение времени безопасности (TS) ионизационный электрод должен зафиксировать стабильное пламя. Если пламя обнаружено, трансформатор розжига отключается, и горелка переходит в штатный режим работы под постоянным контролем пламени. Если пламя не образуется или пропадает, автомат мгновенно прекращает подачу газа и переходит в режим аварийной блокировки, сигнализируя о неисправности.

Выбор топочного автомата Brahma CM381.1 (30082311) — это экспертное решение, направленное на обеспечение максимальной безопасности, надежности и автоматизации работы газового отопительного оборудования.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
