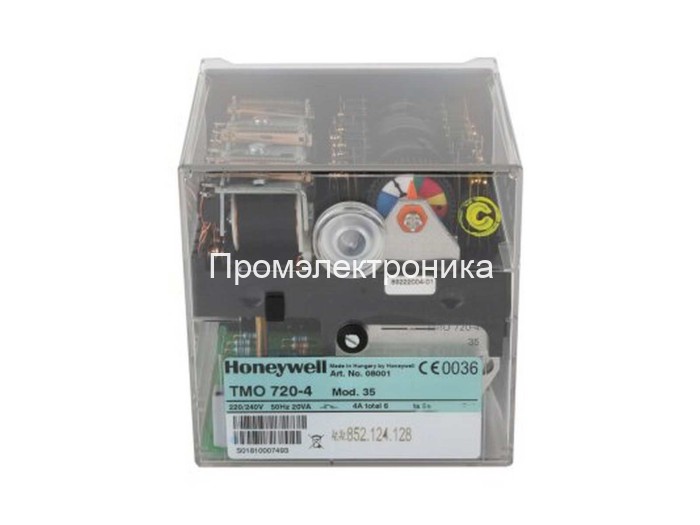

Honeywell TMO 720-4

Топочный автомат TMO 720-4 для дизельной горелки осуществляет управление и контроль горелок средней и высокой мощности с наддувом. Он может быть использован для многоступенчатого или модулируемого режима работы с горелками любой номинальной мощности или с воздушными обогревателями.

Конструктивные особенности TMO 720-4:

- Синхронный электродвигатель с редукционной передачей, управляемый кулачковым переключателем

- Кулачковые переключатели с информационным цветным программным индикатором

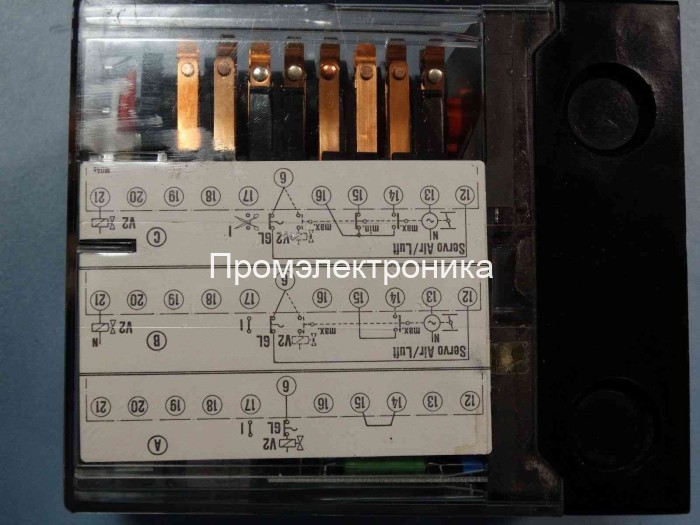

- 16-клеммный кулачковый переключатель в сборе, контролирующий программную последовательность

 - 2 реле постоянного тока и 1 реле остаточной магнитной индукции на общей станине

 - Съемная печатная схемная плата с электронными компонентами

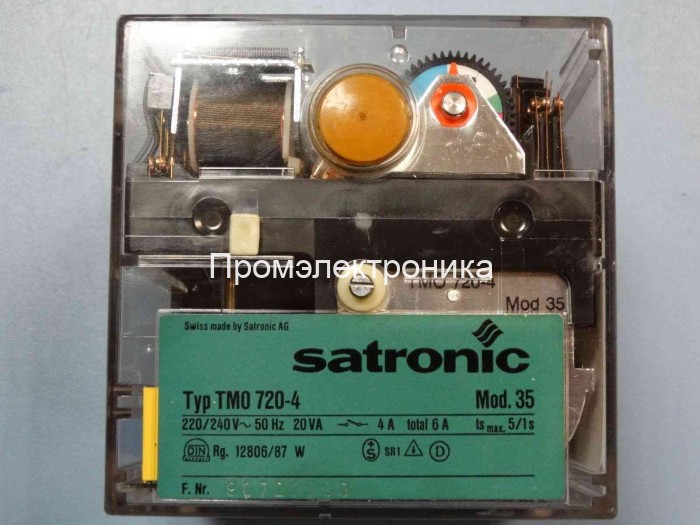

На передней части топочного автомата TMO 720-4 находятся следующие важные индикаторы и органы управления:

- Кнопка перезапуска со встроенной сигнальной лампой для индикации блокировки

- Цветной программный индикатор

 - Центральное винтовое крепление

Топочный автомат предназначен для горелок с наддувом производительностью свыше 30 кг/ч для прерывистого режима работы, 1- или 2-ступенчатых.
Возможный датчик пламени:

- Фоторезистор FZ 711 S

- Инфракрасный датчик IRD 1010.1

Инструкция Honeywell TMO 720 (ru)

Manual Honeywell TMO 720 (en)

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
