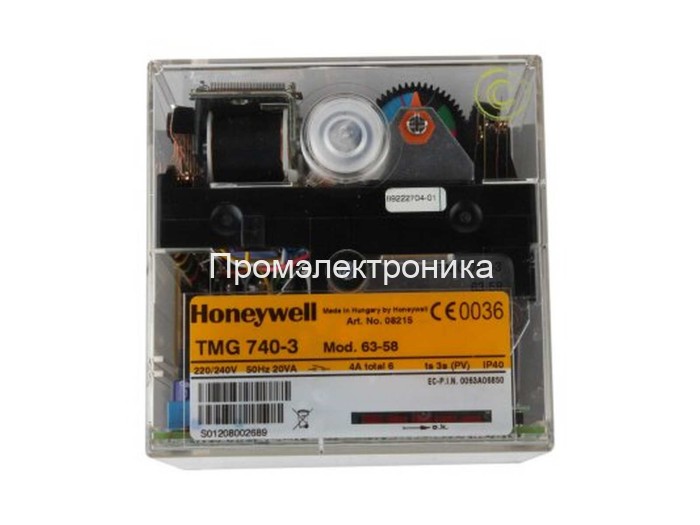

Honeywell TMG 740-3 mod.63-58

Honeywell TMG 740-3 mod.63-58 для горелок высокой мощности с наддувом и комбинированных для прерывистого режима работы (одно- или двухступенчатая версия). Возможный датчик пламени:

- Зонд ионизации

- УФ-датчик

- Инфракрасный датчик

Топочный автомат TMG 740-3 осуществляет управление и контроль горелок с наддувом средней и высокой мощности, а также комбинированных (газ/дизельное топливо) в одно или двухступенчатом режиме. Он может быть использован для многоступенчатого или модулируемого режима работы с горелками любой номинальной мощности или с воздушными обогревателями (по DIN 4794). Различные обозначения моделей идентифицируют топочные автоматы согласно временным интервалам в соответствии с национальными стандартами или для специального применения, например, для высокоскоростных паровых генераторов.

Конструктивные особенности TMG 740-3 mod.63-58:

- Топочный автомат защищен огнестойким прозрачным пластиковым корпусом с разъемным соединением и включает:

- Синхронный электродвигатель с кулачковым переключателем

- Кулачковый переключатель с информационным цветным программным индикатором

- 16-клеммный кулачковый переключатель в сборе, контролирующий программную последовательность

- 2 реле постоянного тока и 1 реле остаточной магнитной индукции на общей станине

- Съемная печатная схемная плата с силовым трансформатором, жидкокристаллическим дисплеем и электронными компонентами В нижней части прибора есть прочные штепсельные контакты, где реле давления воздуха и контроль искры поджига могут быть настроены через перемычки, которые могут быть обрезаны при необходимости. Переключатель типа датчика пламени также расположен в нижней части прибора.

Инструкция Honeywell TMG 740 (ru)

Manual Honeywell TMG740 (en)

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
