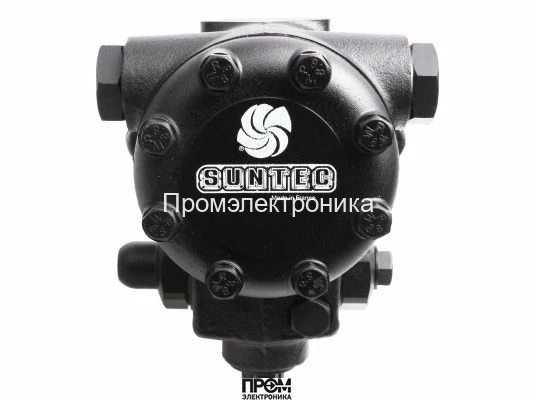

Suntec J 4 NCK 1001 8P

Топливный насос Suntec J 4 NCK 1001 8P для горелок

Высокопроизводительный шестеренчатый насос Suntec J 4 NCK 1001 8P, произведенный во Франции, представляет собой надежное и эффективное решение для систем сжигания жидкого топлива. Эта модель разработана для использования в бытовых и коммерческих горелках, обеспечивая стабильную подачу дизельного топлива, керосина, мазута и смесей биодизеля B10. Отсутствие встроенного электромагнитного клапана делает его универсальным компонентом для интеграции в различные системы управления горелочным оборудованием, где функция отсечки реализована внешним клапаном.

Ключевые особенности и преимущества

• Производство: Suntec, Франция — гарантия европейского качества, долговечности и соответствия строгим стандартам.
• Универсальность топлива: Эффективная работа с широким спектром жидкостей, включая дизельное топливо, керосин, мазут и биодизель B10.
• Конфигурация для двухтрубных систем: Поставляется с установленной заглушкой байпаса (маркировка P) для быстрой интеграции в стандартные топливные системы с обратной линией.
• Функциональный клапан: Встроенный клапан обеспечивает точную регулировку давления и чистое запирание потока, предотвращая каплеобразование на форсунке.
• Простой монтаж: Стандартное фланцевое крепление ∅ 54 мм для легкой и быстрой установки на большинство современных горелок.

Подробные технические характеристики Suntec J 4 NCK 1001 8P

Производительность и давление

• Производительность (при 20 бар, 20 сСт): 177 л/ч
• Диапазон давления на форсунку: Регулируется от 10 до 21 бар
• Заводская установка давления: 20 бар
• Максимальное давление на входе/обратке: 1.5 бар
• Высота всасывания: До 0,45 бар вакуума для предотвращения отделения воздуха от топлива (кавитации).

Условия эксплуатации

• Эксплуатационная вязкость: от 2 до 75 мм²/с (cSt)
• Температура перекачиваемого топлива: от 0 °C до +90 °C (максимальная температура в насосе)
• Совместимые жидкости: Дизельное топливо, керосин, мазут, смесь биодизельного топлива B10.

Механические параметры

• Направление вращения вала (вид со стороны вала): Против часовой стрелки (C)
• Расположение выхода на форсунку: Слева
• Номинальная скорость вращения: 2850 об/мин
• Максимальная скорость вращения: 3600 об/мин
• Требуемый вращающий момент: 0.3 Н·м
• Конструкция вала: Одна полость

Подключения и фильтрация

• Диаметр вала: 11 мм
• Всасывающая и обратная линия: G ½ дюйма (12.7 мм)
• Выход на форсунку: G ¼ дюйма (6.35 мм)
• Порт для манометра: G ⅛ дюйма (3.175 мм)
• Порт для вакуумметра: G ½ дюйма (12.7 мм)
• Фильтр: Встроенный сетчатый, открытая область 45 см², размер ячейки 550 мкм

Принцип действия и применение

Насос Suntec J 4 NCK 1001 8P относится к шестеренчатому типу и предназначен для забора топлива из емкости и его подачи под высоким давлением к форсуночной линии горелки. Уникальность серии J заключается в наличии клапана, который совмещает в себе функцию регулировки давления и запирания. Это обеспечивает не только стабильность пламени во время работы, но и мгновенное, чистое отсечение подачи топлива при выключении горелки, что предотвращает образование нагара и продлевает срок службы форсунки.

Данная модель поставляется сконфигурированной для двухтрубной системы, о чем свидетельствует маркировка 'P' и установленная внутри заглушка байпаса. Это стандартная схема для большинства установок, где неиспользованное топливо возвращается в бак по обратной линии. При необходимости использования в однотрубной системе, заглушка байпаса легко извлекается шестигранным ключом, а порт обратной линии герметизируется стальной заглушкой с уплотнительной шайбой.

Компания Промэлектроника — официальный дилер Suntec. Для консультаций и заказа обращайтесь: sales@prom-elec.com
