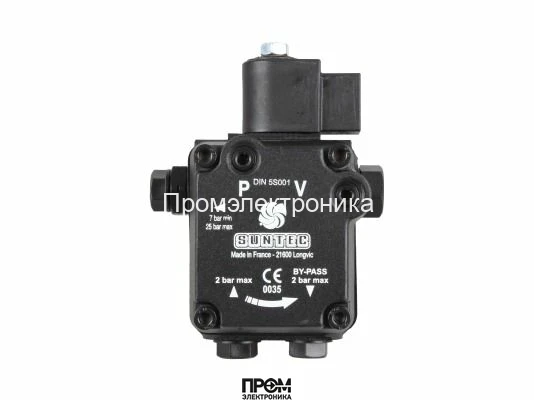

Suntec AS 47 A K 1602 6P 0700

Топливный насос для горелки Suntec AS 47 A K 1602 6P 0700

Жидкотопливный насос Suntec AS 47 A K 1602 6P 0700 – это высокоэффективное одноступенчатое устройство, разработанное во Франции для современных систем подачи дизельного топлива и керосина в горелочных установках малой и средней мощности. Модель относится к серии AS, что означает наличие функции регулировки давления и встроенного электромагнитного клапана с функцией запирания, обеспечивающего мгновенное прекращение подачи топлива. Этот насос является ключевым элементом для обеспечения стабильной, безопасной и экономичной работы отопительного оборудования.

Благодаря продуманной конструкции и использованию качественных материалов, насос Suntec AS 47 A K демонстрирует высокую надежность и долговечность. Он предназначен для работы как в однотрубной, так и в двухтрубной системе топливоподачи, что делает его универсальным решением для различных конфигураций котельного оборудования. Класс защиты IP 54 гарантирует надежную работу в промышленных условиях.

Основные преимущества и функциональные особенности

• Универсальность применения: Насос эффективно перекачивает дизельное топливо и керосин, что позволяет использовать его в широком спектре горелок.
• Встроенный электромагнитный клапан: Обеспечивает функцию регулировки давления и мгновенного запирания, повышая безопасность эксплуатации и предотвращая капание топлива на форсунку после остановки горелки.
• Точная настройка давления: Широкий диапазон регулировки давления на форсунку (от 7 до 14 бар) с заводской предустановкой на 9 бар позволяет гибко адаптировать насос под требования конкретной системы.
• Надежная фильтрация: Интегрированный сетчатый фильтр с размером ячейки 150 мкм и большой открытой областью (6 см²) эффективно защищает шестеренчатый механизм и форсунку от загрязнений.
• Простота монтажа и обслуживания: Втулочное крепление (∅ 32 мм) и стандартные резьбовые соединения NPTF упрощают установку. Наличие портов для манометра и вакуумметра облегчает диагностику системы.

Подробные технические характеристики

Общие параметры

• Бренд: Suntec
• Модель: AS 47 A K 1602 6P 0700
• Страна-изготовитель: Франция
• Категория: Насос для горелки
• Тип модели: 1-ступенчатая с электромагнитным клапаном
• Серия: AS (регулировка давления и ЭМ клапан байпаса)
• Класс пылевлагозащиты: IP 54

Производительность и гидравлические параметры

• Вид перекачиваемой жидкости: Дизельное топливо, Керосин
• Производительность (при 11 бар, 5 сСт): 39 л/ч
• Производительность для керосина (при 11 бар, 1,8 сСт): 27 л/ч
• Диапазон давления на форсунку: от 7 до 14 бар
• Заводские установки давления: 9 бар
• Максимальное давление на входе/выходе: 2 бар
• Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
• Эксплуатационная вязкость: от 1 до 12 мм²/с (сСт)
• Температура топлива: от 0 до +60 °C (макс. в насосе)

Конструкция и подключения

• Метод установки: Втулочное крепление ∅ 32 мм
• Направление вращения вала (со стороны вала): A (по часовой стрелке), форсунка справа
• Диаметр вала: 8 мм
• Конструкция вала: Одна полость
• Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба) - 6.35 мм
• Выход на форсунку: ⅛ дюйма - 3.175 мм
• Порт манометра: ⅛ дюйма - 3.175 мм
• Порт вакуумметра: ⅛ дюйма - 3.175 мм
• Установка заглушки байпаса: P (заглушка установлена в обратную линию для двухтрубной системы). Для однотрубной системы заглушку необходимо снять с помощью шестигранного ключа.

Электрические и механические параметры

• Напряжение электромагнитного клапана: 220-240В / 110-120В / 24В (в зависимости от модели катушки)
• Потребление электромагнитного клапана: 9 Вт
• Максимальное давление ЭМ клапана: 25 бар
• Номинальная скорость вращения: 2850 об/мин
• Максимальная скорость вращения: 3600 об/мин
• Вращающий момент: 0.1 Н·м

Совместимость и замена

Данная модель может служить прямой заменой или аналогом для насоса Suntec AU V 47 R 9876 6P 0700. Перед выполнением замены настоятельно рекомендуется сверить все технические параметры и особенности монтажа для обеспечения полной совместимости с вашей системой.
