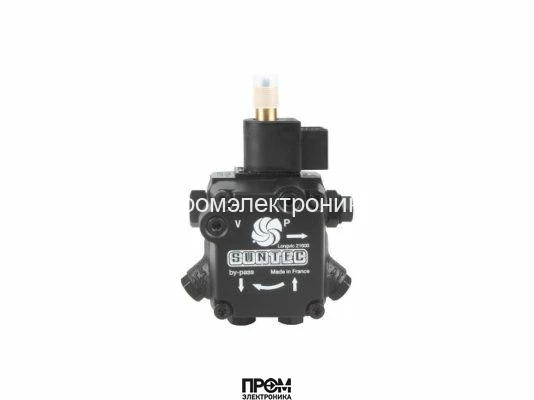

Suntec AP2 45 C 9569 4P 0700

Топливный насос для горелки Suntec AP2 45 C 9569 4P 0700

Жидкотопливный насос Suntec AP2 45 C 9569 4P 0700 – это высокопроизводительное и надежное устройство, разработанное во Франции для современных горелочных систем, работающих на дизельном топливе или керосине. Данная модель относится к прогрессивной серии AP2, ключевой особенностью которой является возможность работы в двух режимах давления (двухступенчатая работа) без встроенной функции гидравлического запирания. Это позволяет гибко управлять процессом горения, оптимизируя его на разных этапах работы горелки и повышая общую эффективность отопительной установки. Насос предназначен для использования в двухтрубных системах подачи топлива, что подтверждается заводской установкой заглушки байпаса.

Ключевые преимущества и функциональные особенности

• Двухступенчатая работа: Насос оснащен двумя регуляторами давления, что позволяет горелке работать в режиме низкой и высокой мощности. Переключение между режимами осуществляется внешним электромагнитным клапаном.
• Высокая точность регулировки: Обеспечивает стабильную подачу топлива в широком диапазоне давления от 8 до 25 бар, что критически важно для чистого и эффективного сгорания.
• Надежная конструкция: Производство во Франции гарантирует высокое качество сборки и материалов, а класс защиты IP54 обеспечивает устойчивость к пыли и влаге в условиях котельной.
• Универсальность подключения: Стандартные резьбовые соединения G ¼" и G ⅛" упрощают монтаж и интеграцию в большинство топливных систем.
• Оптимизация для двухтрубных систем: Модель поставляется с предустановленной заглушкой байпаса (индекс 'P'), что идеально подходит для систем с отдельной линией возврата топлива.

Подробные технические характеристики

Общие и идентификационные данные

• Бренд: Suntec
• Модель: AP2 45 C 9569 4P 0700
• Серия: AP2 (два режима давления, без запорной функции)
• Страна-изготовитель: Франция
• Категория: Насос для горелки, жидкотопливный насос

Механические параметры

• Направление вращения вала (со стороны вала): C - против часовой стрелки.
• Расположение выхода на форсунку: Слева.
• Метод установки: Втулочное крепление, диаметр ∅ 32 мм.
• Диаметр оси (вала): 8 мм.
• Номинальная скорость вращения: 2850 об/мин.
• Максимальная скорость вращения: 3600 об/мин.
• Вращающий момент: 0.1 Н·м.

Гидравлические характеристики

• Производительность: 50 л/ч (измерено при давлении 7 бар и вязкости 5 сСт).
• Диапазон давления на форсунку: Регулируется от 8 до 25 бар.
• Заводские установки давления (низкое): 9 бар.
• Заводские установки давления (высокое): 22 бар.
• Эксплуатационная вязкость топлива: от 2 до 12 мм²/с (сСт).
• Температура топлива: от 0 до +60 ºC (максимальная в насосе).
• Давление на входе/обратной линии: 2 бар (макс.).
• Высота всасывания: Максимум 0,45 бар вакуума для предотвращения кавитации.

Подключения и порты

• Всасывающая и обратная линия: G ¼ дюйма (ISO 228/1), соответствует 6.35 мм.
• Выход на форсунку: G ⅛ дюйма (ISO 228/1), соответствует 3.175 мм.
• Порт манометра: G ⅛ дюйма.
• Порт вакуумметра: G ⅛ дюйма.

Фильтр и электромагнитный клапан

• Сетчатый фильтр: Открытая область 6 см², размер ячейки 150 мкм.
• Напряжение катушки ЭМ клапана: 220-240В, 110-120В или 24В (в зависимости от комплектации).
• Потребляемая мощность ЭМ клапана: 9 Вт.
• Максимальное давление ЭМ клапана: 25 бар.

Насос Suntec AP2 45 C 9569 4P 0700 является эталоном инженерной мысли для создания эффективных и экологичных отопительных систем. Его конструкция обеспечивает долгий срок службы и стабильную работу горелки, что делает его предпочтительным выбором для сервисных инженеров и производителей котельного оборудования.
