Suntec AN V 77 A 7214 2P

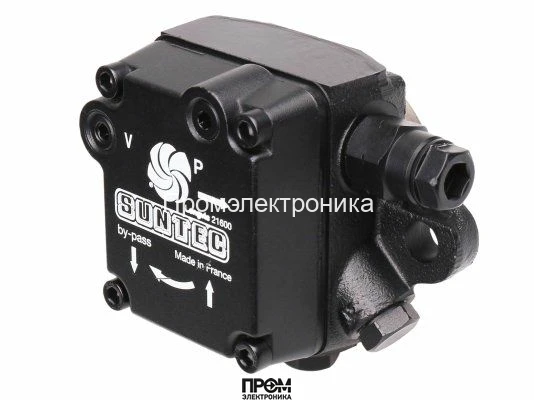

Топливный насос Suntec AN V 77 A 7214 2P для дизельных горелок

Представляем топливный насос Suntec AN V 77 A 7214 2P — высокотехнологичный компонент, разработанный во Франции для обеспечения стабильной и эффективной работы современных отопительных систем. Эта модель является эталоном надежности и производительности, предназначенным для подачи дизельного топлива и биодизеля в горелочные устройства. Благодаря прецизионной конструкции и встроенному клапану регулировки давления с функцией запирания, насос гарантирует оптимальный процесс сгорания, высокий КПД и минимизацию вредных выбросов. Модель специально адаптирована для использования в двухтрубных системах и является оригинальной комплектующей для популярных дизельных горелок Baltur.

Область применения и совместимость

Насос Suntec AN V 77 A 7214 2P спроектирован для работы в составе автоматизированных горелочных устройств средней мощности. Он идеально подходит для перекачивания жидкостей с низкой вязкостью, таких как дизельное топливо и биодизель, что делает его универсальным решением для коммерческих и промышленных котельных установок.

Данная модель является штатной деталью и рекомендована для установки на следующие модели горелок:

• Дизельная горелка Baltur TBL 85 P
• Дизельная горелка Baltur TBL 85 P DACA

Ключевые технические характеристики

Насос обладает сбалансированными параметрами, обеспечивающими его долговечную и безотказную работу в заданных режимах.

• Производительность: 108 л/ч (при давлении 11 бар и вязкости 5 сСт), что обеспечивает достаточный запас для горелок средней мощности.
• Диапазон давления на форсунку: Регулируется в пределах от 10 до 20 Бар, позволяя точно настроить факел распыла и оптимизировать горение.
• Эксплуатационная вязкость: Эффективная работа с топливом вязкостью от 2 до 75 мм²/с (сСт).
• Скорость вращения: Номинальная — 2850 об/мин, максимальная — 3600 об/мин.
• Направление вращения вала (A): По часовой стрелке (если смотреть со стороны вала), с расположением форсуночной линии справа.

Конструктивные особенности и преимущества

Система регулировки и запирания

Модель относится к серии AN, что означает наличие встроенного клапана, выполняющего две критически важные функции: регулировку давления и запирание. Это обеспечивает мгновенное и чистое прекращение подачи топлива после отключения горелки, предотвращая докапывание и образование нагара на форсунке.

Конфигурация для двухтрубной системы

Индекс P в маркировке указывает на то, что насос поставляется с завода с установленной заглушкой байпаса в обратной линии. Это стандартная конфигурация для двухтрубной системы, где излишки топлива возвращаются обратно в бак. Для перехода на однотрубную систему достаточно снять заглушку с помощью шестигранного ключа.

Надежная фильтрация

Встроенный сетчатый фильтр с большой открытой областью (20 см²) и размером ячейки 150 µм эффективно защищает прецизионные детали клапана и форсунку от механических примесей, продлевая срок службы всей топливной аппаратуры.

Простой монтаж и подключение

• Метод установки: Стандартное фланцевое крепление ∅ 54 мм для быстрой и надежной фиксации на корпусе горелки.
• Диаметр вала: 8 мм.
• Подключения:
  • Всасывающая и обратная линии: ¼ дюйма NPTF (коническая резьба).
  • Выход на форсунку: ⅛ дюйма.
  • Порты для подключения манометра и вакуумметра: ⅛ дюйма для контроля давления в системе.

Полная спецификация модели Suntec AN V 77 A 7214 2P

• Бренд: Suntec
• Страна-изготовитель: Франция
• Категория: Насос для горелки
• Заводская установка давления: 14 Бар
• Вращающий момент: 0,14 Н.м
• Давление на входе/выходе (макс.): 2 бар
• Высота всасывания: Макс. 0,45 бар вакуума для предотвращения дегазации топлива
