Suntec A2 RA 7720

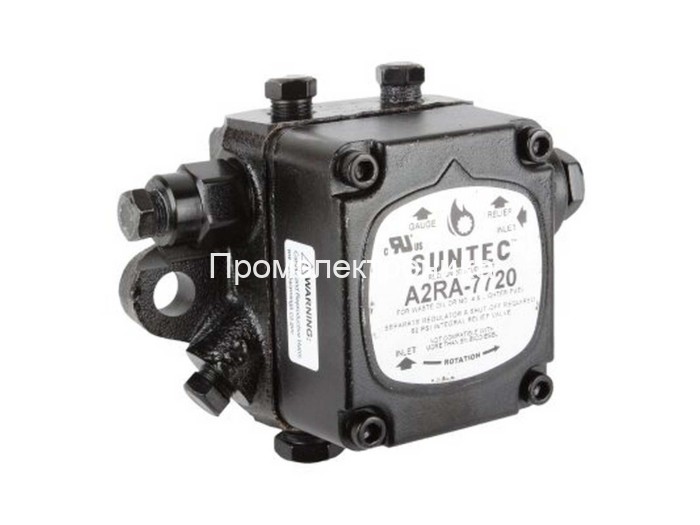

Топливный насос для горелки Suntec A2RA-7720

Топливный насос Suntec A2RA-7720 представляет собой высокоэффективное и надежное устройство, разработанное для систем сжигания жидкого топлива в бытовых и коммерческих отопительных установках. Эта модель из серии A2 является базовой версией с интегрированной функцией запирания, что обеспечивает стабильную и безопасную подачу дизельного топлива и биодизеля в горелки высокого давления. Благодаря продуманной конструкции и качественным материалам, насос гарантирует долгий срок службы и минимальные эксплуатационные расходы.

Ключевые преимущества и особенности

• Универсальность применения: Разработан для эффективной работы с дизельным топливом и биодизелем (смеси до B10), что делает его универсальным решением для современных отопительных систем.
• Встроенная функция запирания: Интегрированный клапан регулировки давления и запирания обеспечивает точный контроль подачи и мгновенное, чистое прекращение горения, предотвращая капание топлива из форсунки.
• Оптимизация для двухтрубных систем: Поставляется в заводской конфигурации для двухтрубных систем с установленной заглушкой байпаса, что упрощает монтаж и обеспечивает стабильную работу при подъеме топлива из бака.
• Простой и надежный монтаж: Стандартное фланцевое крепление ∅ 54 мм позволяет быстро и надежно интегрировать насос в большинство современных горелок без дополнительных доработок.
• Эффективная система фильтрации: Оснащен встроенным сетчатым фильтром с большой площадью фильтрующей поверхности (20 см²) и размером ячейки 150 мкм. Это обеспечивает надежную защиту прецизионных компонентов форсунки от загрязнений и продлевает срок ее службы.

Подробные технические характеристики насоса Suntec A2RA-7720

Общие параметры

• Бренд: Suntec
• Модель: A2RA-7720
• Серия: Suntec A2 / A2RA (базовая модель с функцией запирания)
• Категория: Насос для горелки на жидком топливе

Рабочие характеристики

• Тип перекачиваемой жидкости: Дизельное топливо, Биодизель
• Диапазон давления на форсунку: 1 – 10 Бар (регулируемый)
• Заводская установка давления: 7 Бар
• Эксплуатационная вязкость: от 2 до 75 мм²/с (сСт)
• Температура топлива: от +10 °C до +45 °C
• Максимальная скорость вращения вала: 3450 об/мин
• Номинальная скорость вращения вала: 135 об/мин
• Требуемый вращающий момент: 0.14 Н·м
• Максимальная высота всасывания: 0,45 бар вакуума для предотвращения выделения воздуха из топлива

Конструкция, монтаж и подключения

• Направление вращения вала (вид со стороны вала): A (по часовой стрелке)
• Расположение выхода на форсунку: Справа
• Метод установки: Фланцевое крепление, ∅ 54 мм
• Диаметр вала: 8 мм
• Конструкция вала: Одна полость
• Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба, 6,35 мм), обеспечивает герметичное соединение.
• Выход на форсунку: ⅛ дюйма NPTF (коническая резьба, 3,175 мм)
• Порт для подключения манометра: ⅛ дюйма NPTF (3,175 мм)
• Порт для подключения вакуумметра: ⅛ дюйма NPTF (3,175 мм)
• Конфигурация байпаса: Установлена заглушка (P) в обратной линии для двухтрубной системы. Для перехода на однотрубную систему заглушку необходимо снять.

Принцип работы и область применения

Принцип действия насоса Suntec A2RA-7720 основан на работе шестеренчатого механизма, который всасывает топливо из емкости через сетчатый фильтр и подает его под высоким давлением к клапану, регулирующему давление на форсунку. Топливо, не прошедшее через линию форсунки, сбрасывается через регулирующий клапан в обратную линию (в двухтрубной системе) или возвращается на всасывание шестерен (в однотрубной системе после снятия заглушки байпаса).

Встроенный в клапан механизм запирания обеспечивает резкое и чистое прекращение подачи топлива на форсунку при остановке двигателя горелки. Это исключает капание и догорание топлива, что предотвращает образование нагара и повышает общую безопасность и экологичность системы. Насос A2RA-7720 является оптимальным выбором для комплектации и ремонта бытовых и коммерческих горелок малой и средней мощности, где требуется надежная подача топлива и функция запирания без использования внешнего электромагнитного клапана.

Компания Промэлектроника — официальный дилер Suntec. sales@prom-elec.com
