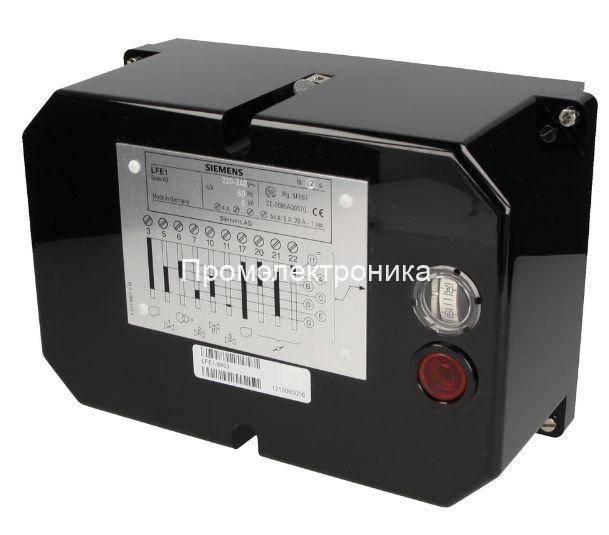

Siemens LFE1/8868

Siemens LFE1/8868 - устройство контроля пламени для горелок с периодической работой, применяется для контроля и индикации горения газа и жидкого топлива.

Контроль совместно с датчиком пламени QRA или электродом ионизации

Реле контроля пламени LFE1/8868 используется в основном совместно с устройством контроля LEC1 в следующих системах:

- Двойной контроль горелок / контроль главного пламени или пламени пилотной горелки и главного пламени с помощью 2 датчиков пламени одного и того же или разных типов

- Контроль жидкотопливных воздуходувных / газовых горелок / контроль пламени датчиками разного типа в зависимости от режима работы

- Многопламенный контроль / установки с несколькими горелками, горение которых должны контролировать по отдельности один или несколько датчиков пламени. Однако их запуск и контроль необходимо осуществлять централизовано и одновременно с помощью только 1 автомата горения

- Устройство контроля пламени можно применять также вместе с автоматами горения других типов, при условии, что данная комбинация или выбранная схема подключения не ухудшит функции безопасности автомата горения

- Устройство контроля пламени используются также как устройства индикации пламени на установках горения с ручным пуском

Автомат горения Siemens LFE1/8868 имеет разъемную конструкцию и состоит из секции электропитания, усилителя сигнала пламени, реле пламени, вспомогательного реле для управления датчиком пламени или тестом имитации пламени, и лампы индикации пламени, расположенной в крышке устройства позади смотрового окошка.

Электрическая схема является безопасной в сочетании с устройствами контроля LEC1 и тестируется каждый раз в отношении правильности работы при запуске горелки. Съемное основание – подобно корпусу – изготовлено из ударопрочной и жаростойкой пластмассы.

Автоматическое тестирование датчика пламени посредством повышения рабочего напряжения УФ трубки в течение периодов выключения горелки и во время продувки автомата горения LEC1.
