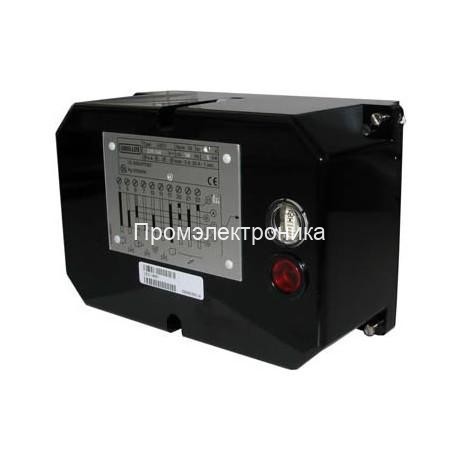

Siemens LEC1/8851

Siemens LEC1/8851 - устройство управления для контроля жидкотопливных, газовых и наддувных 2-х и многопламенных горелок, любой мощности с непрерывным и прерывистыми режимами работы.

Устройство LEC1/8851 предназначено для полностью автоматического запуска и контроля наддувных жидкотопливных или газовых горелок в случае, когда контроль пламени должен осуществляться отдельными устройствами безопасности, например:

· Двойной контроль основного пламени или основного и растопочного пламени при помощи двух одинаковых или разных датчиков пламени

· Контроль наддувных жидкотопливных / газовых горелок при помощи различных типов датчиков, в зависимости от выбранного режима работы

· Многопламенный контроль, т.е. центральный и одновременный контроль запуска и последовательности работы нескольких горелок, пламя которых необходимо контролировать индивидуально 1 или 2 устройствами безопасности

Совместно с LEC1 могут использоваться следующие устройства контроля пламени:

LAE10 Для контроля жидкотопливной горелки с активным фотоэлементным датчиком RAR в повторно-кратковременном режиме работы.

LFE10 для контроля с помощью ионизационного электрода (газовая горелка) или ультрафиолетовых датчиков QRA… (газовые, жидкотопливные или комбинированные горелки, с функцией контроля искры зажигания или без нее) при прерывистом режиме работы

LFE50 для контроля с помощью ультрафиолетового датчика QRA50… / QRA51… (газовые, жидкотопливные или комбинированные горелки) при прерывистом или постоянном режиме работы

Автомат горения LEC1 может управлять следующими элементами установки горения: двигателем вентилятора, вентилятором топочных газов, воздушной заслонкой, трансформатором зажигания, 1…3 топливными клапанами, контроллером нагрузки, а также внешним устройством сигнализации о неполадках. Можно подключить контроллер нагрузки с 3-позиционным выходом.

Конструкция, последовательность управления и возможности настройки автоматов позволяют использовать их в установках горения любого размера и модели, будь то горелки с регулируемым пламенем или пилотные горелки с периодической подачей, горелки непрерывного режима работы или другие специальные горелки

Характеристики Siemens LEC1/8851:

· Возможность регулировки времени предпродувки в диапазоне от 8 до 63 с

· Возможность выбора работы с постпродувкой или без нее

· Возможность полностью автоматического управления воздушной заслонкой, при любой продолжительности работы исполнительного механизма

· Возможность проверки давления воздуха вместе с выполнением контроля правильности функционирования реле давления воздуха перед пуском

· Варианты зажигания на выбор: прямое зажигание, с помощью пилотной горелки, с функцией контроля искры зажигания или без нее

· Возможность регулирования времени до зажигания («длительное») в течение времени предпродувки или («короткое» 3 с), например, для газовых наддувных горелок)

· Возможность регулирования первого и второго времени безопасности в диапазоне от 0 до 9 с

· Автоматическая имитационная проверка засветки в течение периодов выключения горелки, а также во время продувки (с блокировкой в случае поступления ложного сигнала пламени)

· Возможность полуавтоматического запуска и эксплуатации горелки

· Встроенная лампа сигнализации неполадок

· Электрическая система дистанционного сброса блокировки

· Кожух с 2 дополнительными винтами для пломбирования в качестве защиты от несанкционированного открывания

· Непрерывный контроль хода выполнения программы через смотровое стекло крышки

· В случае сбоев по указателю программы можно узнать о фазе выполнения, на которой произошел сбой

· Возможность отключения двигателя включающего механизма для облегчения настройки горелки

· Возможность вращения распределительного вала вручную
