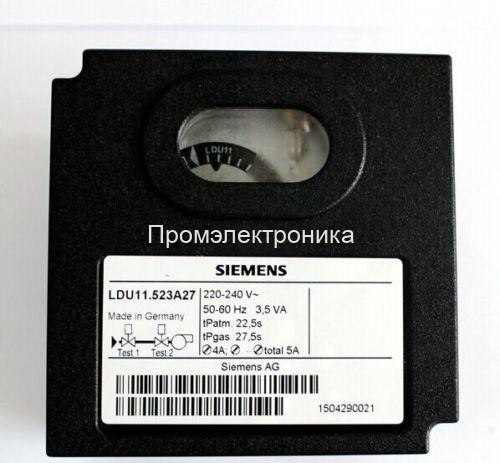

Siemens LDU11.523A27

Siemens LDU11.523A27 - система проверки клапана LDU11 предназначена для применения с клапанами отсечки в сочетании с газовыми горелками и газовыми приборами. В случае неприемлемой утечки система не допустит запуск горелки.

Конструкция LDU11 предназначена для использования согласно EN 1643 с автоматическими запорными клапанами газовых горелок/газовых приборов класса A согласно EN 161, а также с реле давления согласно EN 1854.

LDU11.523A27 предназначен для автоматической проверки газового клапана (проверка на герметичность) на базе принципа проверки давления. Он применяется на газовых установках горения с вентиляционной трубой, сообщающейся с атмосферой, или без нее.

При использовании совместно с 1 или 2 реле давления проверка клапана будет инициироваться автоматически при каждом запуске горелки, либо:

- перед запуском горелки;

- в течение времени предпродувки, если его длительность составляет как минимум 60 секунд;

- непосредственно после управляемого выключения

- по завершению процедуры управления горелкой, например, в конце времени послепродувки.

В основе теста проверки клапана лежит двухступенчатый принцип проверки давления:

1. первая фаза теста: проверка клапана со стороны газовой магистрали осуществляется опорожнением тестового пространства и наблюдением за атмосферным давлением в нем;

2. вторая фаза теста: клапан со стороны горелки проверяется посредством нагнетания давления в тестовом пространстве и наблюдения за давлением газа.

Если происходит значительный рост давления во время первой фазы теста называемой «Test1» или давление существенно понижается во время второй фазы теста называемой «Test2», то система проверки клапана запретит запуск горелки и включит блокировку. В этом случае загорится кнопка сброса блокировки, сообщая тем самым о неисправности. Не исключается также дистанционная индикация неисправности. Программный индикатор, который останавливается в момент возникновения отказа, показывает, на каком клапане имеется утечка. Система проверки клапана может быть возвращена в исходное положение либо самим блоком, либо через электрическое дистанционное устройство сброса.

Особенности Siemens LDU11.523A27:

- Сменная конструкция

- Заменяемый плавкий предохранитель блока (включая запасный плавкий предохранитель)

- Сделан из ударопрочной и жаростойкой черной пластмассы

Инструкция Siemens LDU11523A27

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
