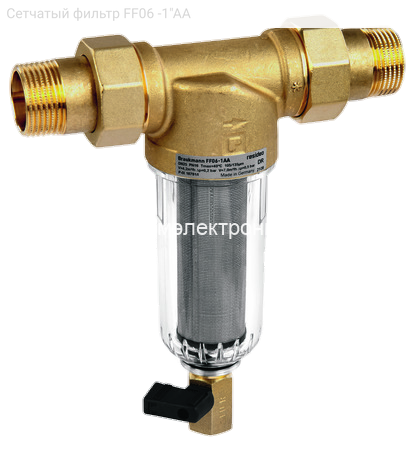

Сетчатый фильтр FF06 -1"AA

Сетчатый фильтр FF06 - 1"AA от Honeywell разработан для обеспечения тонкой очистки воды в бытовых, промышленных и коммерческих системах, соблюдая их технические условия. Он эффективно защищает чувствительное оборудование от загрязнений.

Применение

• Идеален для ограниченных монтажных пространств, особенно при близости к стене.
• Используется в системах без необходимости редукционных клапанов (максимум 5,0 бар по DIN 4109).
• Совместим с системами, где редукционный клапан уже установлен без возможности модификации.

Особенности конструкции

Фильтр FF06 оснащен как внешней, так и внутренней резьбой на корпусе, что обеспечивает универсальность подключения.

Конструкция

• Корпус с двойной резьбой.
• Резьбовые штуцеры.
• Сетчатый фильтр для тонкой очистки.
• Колба.
• Шаровой клапан.

Материалы

• Корпус из латуни, устойчивой к вымыванию цинка.
• Штуцеры из латуни с наружной резьбой.
• Фильтрующий элемент из нержавеющей стали.
• Чаша из прозрачного синтетического материала для холодной воды или из латуни для горячей воды.

Маркировка модификаций

FF06 – XXX AA – с прозрачной колбой
FF06 – XXX AAM – с колбой из латуни
Где XXX – размеры штуцеров: R 1/2", 3/4", 1".
Вес: 0,7 кг, 1,0 кг, 1,3 кг соответственно.

Принцип действия

Вода проходит через сетчатый элемент снаружи внутрь, очищаясь. Для промывки открывается шаровой клапан, и поток воды смывает загрязнения, удаляя их из фильтра. Во время промывки возможна подача воды с пониженным давлением.

Инструкция по монтажу

• Совместим с металлическими и пластиковыми трубами.
• Устанавливается на горизонтальном участке трубопровода чашей вниз для максимальной эффективности.
• Монтируется после водосчетчика согласно DIN 1988, часть 2, для удобства обслуживания без демонтажа.
• Обеспечьте доступ для контроля загрязнения и техобслуживания через прозрачную чашу.
